Transformator Fase Tunggal yang Dipasang di Tiang Dalam jaringan distribusi daya dengan catu daya terdistribusi, transformator-fasa tunggal memiliki keunggulan besar sebagai transformator distribusi. Hal ini dapat mengurangi panjang-jalur distribusi tegangan rendah, mengurangi kehilangan saluran, dan meningkatkan kualitas pasokan listrik....

Kirim permintaan

Deskripsi

Dalam jaringan distribusi daya dengan catu daya terdistribusi, trafo-fasa tunggal memiliki keunggulan besar sebagai trafo distribusi. Hal ini dapat mengurangi panjang-jalur distribusi tegangan rendah, mengurangi kehilangan saluran, dan meningkatkan kualitas pasokan listrik.

Transformator ini mengadopsi desain struktur inti besi melingkar yang-efisiensi tinggi dan hemat energi, menggunakan metode pemasangan suspensi yang dipasang di tiang, berukuran kecil, investasi infrastruktur kecil, mengurangi radius catu daya bertegangan rendah, dan dapat mengurangi kehilangan saluran tegangan rendah hingga lebih dari 60%. Cocok untuk jaringan listrik pedesaan, daerah pegunungan terpencil, desa-desa yang tersebar, produksi pertanian, penerangan dan penggunaan listrik, dan juga dapat digunakan untuk transformasi-penghematan energi pada jalur kereta api dan jaringan listrik perkotaan pada jalur distribusi-yang dipasang di tiang.

1, Apa yang dimaksud dengan trafo terendam minyak?

Trafo terendam oli, disebut juga trafo terendam oli, merupakan perangkat trafo yang menggunakan pendingin oli untuk menurunkan suhu trafo. Berbeda dengan trafo kering, badan utama trafo terendam oli dipasang di tangki oli baja las yang diisi dengan oli isolasi. Ketika transformator terendam minyak beroperasi, panas dari kumparan dan inti besi terlebih dahulu diubah menjadi minyak isolasi dan kemudian menjadi media pendingin. Menurut kapasitasnya, dapat dibagi menjadi trafo pendingin bebas terendam dan trafo pendingin udara paksa terendam.

2, Struktur dan prinsip kerja transformator terendam minyak

Trafo terendam minyak secara struktural mirip dengan trafo. Ini adalah salah satu jenis trafo yang diklasifikasikan menurut bentuk insulasi inti besinya. Oleh karena itu, ia memiliki fitur kumparan terendam oli yang dapat dikenali, yang dapat mengurangi peta panas peralatan di dalamnya.

Komponen dasar tipe terendam oli terdiri dari inti magnet, belitan, dan busing. Inti magnet menyediakan jalur untuk fluks magnet. Belitan tersebut menciptakan medan magnet yang terdiri dari kumparan konduktor yang dililitkan di sekitar inti besi dan diisolasi dengan penghalang karton dan lapisan pelindung. Ketebalan lapisan insulasi belitan meningkat seiring dengan meningkatnya tegangan. Busing menghubungkan belitan trafo ke gardu induk.

Trafo jenis oli digunakan untuk distribusi tenaga listrik atau gardu induk. Inti dan kumparannya direndam dalam minyak, yang dapat mendinginkan dan mengisolasi. Oli bersirkulasi melalui pipa-pipa di dalam kumparan dan di sekitar kumparan serta komponen inti besi melalui konveksi. Oli didinginkan secara eksternal oleh tangki bahan bakar pada nilai tetapan rendah, dan oleh radiator berpendingin udara pada nilai tetapan tinggi.

3, Jenis transformator terendam minyak

Ada dua tipe utama trafo terendam oli: trafo-fasa tunggal dan trafo-fasa tiga.

A. Trafo terendam oli satu fasa

B. Transformator terendam oli tiga fasa

4, Tujuan penggunaan trafo terendam oli

Trafo jenis oli dapat dipasang di tanah, alas, atau tiang untuk penggunaan di luar ruangan. Mereka memberikan kinerja yang efisien dalam berbagai aplikasi, termasuk jaringan transmisi dan distribusi, pembangkit energi terbarukan, dan industri kecil.

Trafo minyak mempunyai kapasitas yang sangat besar sehingga akan menghemat banyak listrik, meminimalkan kehilangan energi, menghemat energi, dan mengurangi biaya pengguna. Tidak hanya itu, oli pada mesin juga dapat mendinginkan inti kawat bagian dalam sehingga meningkatkan ketahanan dan kinerja kelistrikan peralatan trafo.

5, Tindakan pencegahan dalam menggunakan-transformator terendam oli

1. Trafo terendam oli menggunakan oli untuk pengoperasiannya, sehingga kualitas oli akan sangat mempengaruhi umur dan keamanan trafo.

2. Selama penggunaan, sistem transformator perlu diperiksa dan dirawat secara teratur untuk memastikan pengoperasian mesin yang normal dan aman. Jika tidak, ada risiko tinggi terjadinya masalah dan bahaya ekstrem.

3. Limbah yang dihasilkan minyak bumi rentan mencemari lingkungan dan mempengaruhi kehidupan masyarakat sekitar. Oleh karena itu, pembuangan sampah secara bertahap juga penting

Fitur struktural

1. Kumparan-tegangan tinggi dililitkan dengan kawat tembaga bundar berenamel poliuretan berkualitas tinggi, dan koil-tegangan rendah dililitkan dengan kawat yang dilapisi kertas kabel-. Kertas perekat digunakan untuk insulasi antarlapis, yang mulai meleleh pada suhu tertentu selama proses pengeringan kumparan, yang menghasilkan adhesi, dan mulai mengeras seiring dengan kenaikan suhu, sehingga lapisan belitan yang berdekatan dapat diikat dengan andal menjadi satu unit tetap, Untuk mencegah perpindahan belitan kumparan, sehingga menjamin keamanan dan keandalan struktur insulasi.

2. Inti besi

Menggunakan lembaran baja silikon berorientasi butir atau lembaran baja silikon paduan amorf untuk membuat inti kumparan fase tunggal, dapat memastikan bahwa arah aliran fluks magnet konsisten dengan orientasi butir lembaran baja silikon, sehingga kinerja material yang sangat baik dapat dimanfaatkan sepenuhnya, dan kehilangan beban tanpa beban jauh lebih rendah dari persyaratan standar, dan diikat dengan cat pengawet inti besi khusus, yang selanjutnya secara efektif mengurangi tingkat kebisingan transformator.

3.Menggunakan tangki bahan bakar berbentuk silinder, tangki bahan bakar mengadopsi struktur yang-tersegel sepenuhnya untuk meningkatkan keandalan pengoperasian, dan pengoperasian normal bebas-perawatan.

4. Fitur lainnya:

Satu (atau dua) busing-tegangan tinggi dikeluarkan dari penutup kotak, dan busing tersebut berisi sekering-pembatas arus. Dilengkapi dengan satu (atau dua) penangkal petir, dipasang di dinding kotak, dengan ujungnya dekat dengan ujung stopkontak bushing tegangan tinggi dan dihubungkan dengan pita tembaga. Dilengkapi dengan sakelar pemutus sekunder, dipasang di dalam kotak, di dinding kotak dilengkapi dengan pegangan pengoperasian eksternal, pengaturan ulang kelebihan beban, dan lampu sinyal. Busing-tegangan rendah diarahkan ke dinding kotak. X2 dilengkapi dengan perangkat grounding. Tegangan tinggi dari busing tunggal dialirkan keluar melalui busing tegangan tinggi di sekitar ujung dekat, dan ujung lainnya dihubungkan ke ground. Trafo distribusi yang dipasang-tiang fase-yang dikembangkan oleh perusahaan kami terutama untuk proyek ekspor luar negeri. Kapasitas dapat disesuaikan dari 3 hingga 333KVA, tegangan input 33000/30000/17321/13800/7620/6930/6350V, frekuensi 50HZ atau 60HZ, dan penerapan IEEE C57, ANSI C57, IEC76, GB10318 dan standar lainnya.

FOTO PRODUK

H61

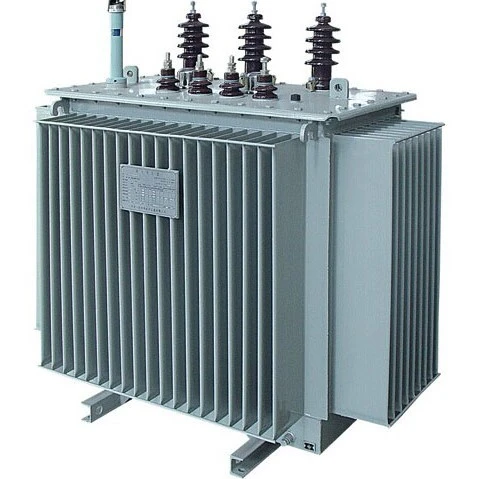

oil immersed (2)

oil immersed transformer (2)

oil immersed transformer

Pole Mounted Single Phase Transformers

Ketentuan Penggunaan

1. Ketinggiannya tidak melebihi 2000 meter;

2. Suhu lingkungan pengoperasian -25 derajat hingga +45 derajat, kelembaban relatif tidak melebihi 95%;

3. Tidak ada gas berbahaya di sekitar, tidak ada bahan yang mudah terbakar dan meledak.

LINE PRODUKSI

SERTIFIKAT

CQC

PAMERAN

GAMBARAN UMUM PERUSAHAAN

Pertanyaan Umum

Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100% dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100%.

Q7: Bisakah harga dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan kuantitas atau paket Anda

Q8: Bagaimana dengan inspeksi?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.

Q9: Apa syarat pembayarannya?

A: TT, Paypal,Western Union, jaminan perdagangan Alibaba, dan L/C dapat diterima. 30% T/T di muka, saldo 70% sebelum pengiriman.

VIDEO LEBIH LANJUT

Facebook

https://www.facebook.com/bob.niu.35/

Youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

Twitter

https://twitter.com/FengyuanE

Produk ini biasanya disesuaikan.

Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.

Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

Pelanggan Togo

Lembar Data N derajat 1-A: Trafo H61 20kV/400V sebesar 100kVA

DESAIN	UNIT	DATA KHUSUS	DATA CALON
Pembuat		Untuk ditunjukkan
Standar referensi		IEC 60076
Jenis		Fase
Tong		Kedap udara
Eksekusi		Tropis
Dielektrik		PCB-bebas minyak
Instalasi		Di tiang
Suhu lingkungan pengoperasian	derajat	45
Frekuensi terukur	Hz	50
Nilai daya	Kva	100
Nilai tegangan primer	Kv	20
Tingkat isolasi ditetapkan ke sekolah dasar	Kv	24
Jumlah tahapan di sekolah dasar		03
Tegangan sekunder	V	400/230
Kisaran penyesuaian tegangan di sisi M saat tanpa muatan	%	±2.5
Kopel		DYn11
Tegangan hubung singkat	%	4 – 4.5
Berukuran netral untuk satu muatan	%	100
Kerugian vakum maksimum	W	230 - 460
Kerugian karena beban Maxi	W	1450 - 2350
Suhu oli-keadaan stabil maksimum	derajat	55
Temperatur maksimum belitan dalam keadaan tunak	derajat	60
Bahan berliku		Tembaga elektrolitik
Tingkat kebisingan maksimum	Db	52
Penahan frekuensi industri 50Hz, 1 menit	Kv	50 – 70
Ketahanan gelombang kejut (1,2/50 mikro)	Kv	125 - 170
Pendinginan		ONAN
Papan nama		01
Koneksi pembumian		01
Dimensi Tinggi/lebar/kedalaman	mm x mm x mm	1200 X 1270 X 820
Massa total trafo termasuk minyak	kg	700
Massa minyak	kg	160
CAT
		§ Tropis dan anti-karat
	Nomor	§ Lapisan
		§ Pengikat
		§ Warna
		Rencana dan diagram teknis harus disediakan.
