Transformator Daya Listrik 10 Kv Kebisingan Rendah

Transformator Daya Listrik 10 Kv Kebisingan Rendah

Trafo distribusi terendam oli-fasa-tiga mengadopsi struktur insulasi jenis baru. Inti besinya terbuat dari-lembaran baja silikon canai dingin-berkualitas tinggi. Grup belitan-tegangan tinggi terdiri dari kawat tembaga-bebas oksigen-berkualitas tinggi dan mengadopsi struktur drum multilapis. Semua pengencang diperlakukan secara khusus untuk mencegahnya kendor.

Sebagai produk-teknologi tinggi yang dipromosikan oleh negara, produk ini memiliki keunggulan berupa efisiensi tinggi dan kerugian rendah. Manfaat sosialnya sangat signifikan, akan menghemat banyak konsumsi daya dan biaya operasional.

1, Apa yang dimaksud dengan trafo terendam minyak?

Trafo terendam oli, disebut juga trafo terendam oli, merupakan perangkat trafo yang menggunakan pendingin oli untuk menurunkan suhu trafo. Berbeda dengan trafo kering, badan utama trafo terendam oli dipasang di tangki oli baja las yang diisi dengan oli isolasi. Ketika transformator terendam minyak beroperasi, panas dari kumparan dan inti besi terlebih dahulu diubah menjadi minyak isolasi dan kemudian menjadi media pendingin. Menurut kapasitasnya, dapat dibagi menjadi trafo pendingin bebas terendam dan trafo pendingin udara paksa terendam.

2, Struktur dan prinsip kerja transformator terendam minyak

Trafo terendam minyak secara struktural mirip dengan trafo. Ini adalah salah satu jenis trafo yang diklasifikasikan menurut bentuk insulasi inti besinya. Oleh karena itu, ia memiliki fitur kumparan terendam oli yang dapat dikenali, yang dapat mengurangi peta panas peralatan di dalamnya.

Komponen dasar tipe terendam oli terdiri dari inti magnet, belitan, dan busing. Inti magnet menyediakan jalur untuk fluks magnet. Belitan tersebut menciptakan medan magnet yang terdiri dari kumparan konduktor yang dililitkan di sekitar inti besi dan diisolasi dengan penghalang karton dan lapisan pelindung. Ketebalan lapisan insulasi belitan meningkat seiring dengan meningkatnya tegangan. Busing menghubungkan belitan trafo ke gardu induk.

Trafo jenis oli digunakan untuk distribusi tenaga listrik atau gardu induk. Inti dan kumparannya direndam dalam minyak, yang dapat mendinginkan dan mengisolasi. Oli bersirkulasi melalui pipa-pipa di dalam kumparan dan di sekitar kumparan serta komponen inti besi melalui konveksi. Oli didinginkan secara eksternal oleh tangki bahan bakar pada nilai tetapan rendah, dan oleh radiator berpendingin udara pada nilai tetapan tinggi.

3, Jenis transformator terendam minyak

Ada dua tipe utama trafo terendam oli: trafo-fasa tunggal dan trafo-fasa tiga.

A. Trafo terendam oli satu fasa

B. Transformator terendam oli tiga fasa

4, Tujuan penggunaan trafo terendam oli

Trafo jenis oli dapat dipasang di tanah, alas, atau tiang untuk penggunaan di luar ruangan. Mereka memberikan kinerja yang efisien dalam berbagai aplikasi, termasuk jaringan transmisi dan distribusi, pembangkit energi terbarukan, dan industri kecil.

Trafo oli mempunyai kapasitas yang sangat besar sehingga akan menghemat banyak listrik, meminimalkan kehilangan energi, menghemat energi, dan mengurangi biaya pengguna. Tidak hanya itu, oli pada mesin juga dapat mendinginkan inti kawat bagian dalam sehingga meningkatkan ketahanan dan kinerja kelistrikan peralatan trafo.

5, Tindakan pencegahan dalam menggunakan-transformator terendam oli

1. Trafo terendam oli menggunakan oli untuk pengoperasiannya, sehingga kualitas oli akan sangat mempengaruhi umur dan keamanan trafo.

2. Selama penggunaan, sistem trafo perlu diperiksa dan dirawat secara teratur untuk memastikan pengoperasian mesin yang normal dan aman. Jika tidak, ada risiko tinggi terjadinya masalah dan bahaya ekstrem.

3. Limbah yang dihasilkan minyak bumi rentan mencemari lingkungan dan mempengaruhi kehidupan masyarakat sekitar. Oleh karena itu, pembuangan sampah secara bertahap juga penting

Tuangkan traduksi : Transfo H61 20KV 160kVA B2

Trafo H61 15(20)kV 160kVA B2

Trafo distribusi-tiga fase MV / LV dengan belitan MV dan LV pada daya tembaga lilitan P=160KVA

- Kepatuhan: NFC 52 100 - 52 112 dan 52 113 standar atau setara secara substansi

- Pendinginan alami: ONAN

- Penyesuaian tegangan MV: dengan mematikan +/- 5% di lima (5) posisi

- Ketik: pada pos H61

- Daya nominal: 160KVA

- Tegangan pengenal primer: 20.000V ± 5%

- Tegangan sekunder: mati 410V-beban antar fasa / 240V antara fasa dan netral

- Frekuensi: 50Hz

- Tegangan sirkuit pendek-: 4%

- Tidak-kehilangan beban kurang dari atau sama dengan 300W

- Kehilangan beban kurang dari atau sama dengan 2000W

- Kopling: Dyn11 dengan output netral

- Penyeberangan MV dan LV: pada porselen

FOTO PRODUK

Detail:

Perusahaan:

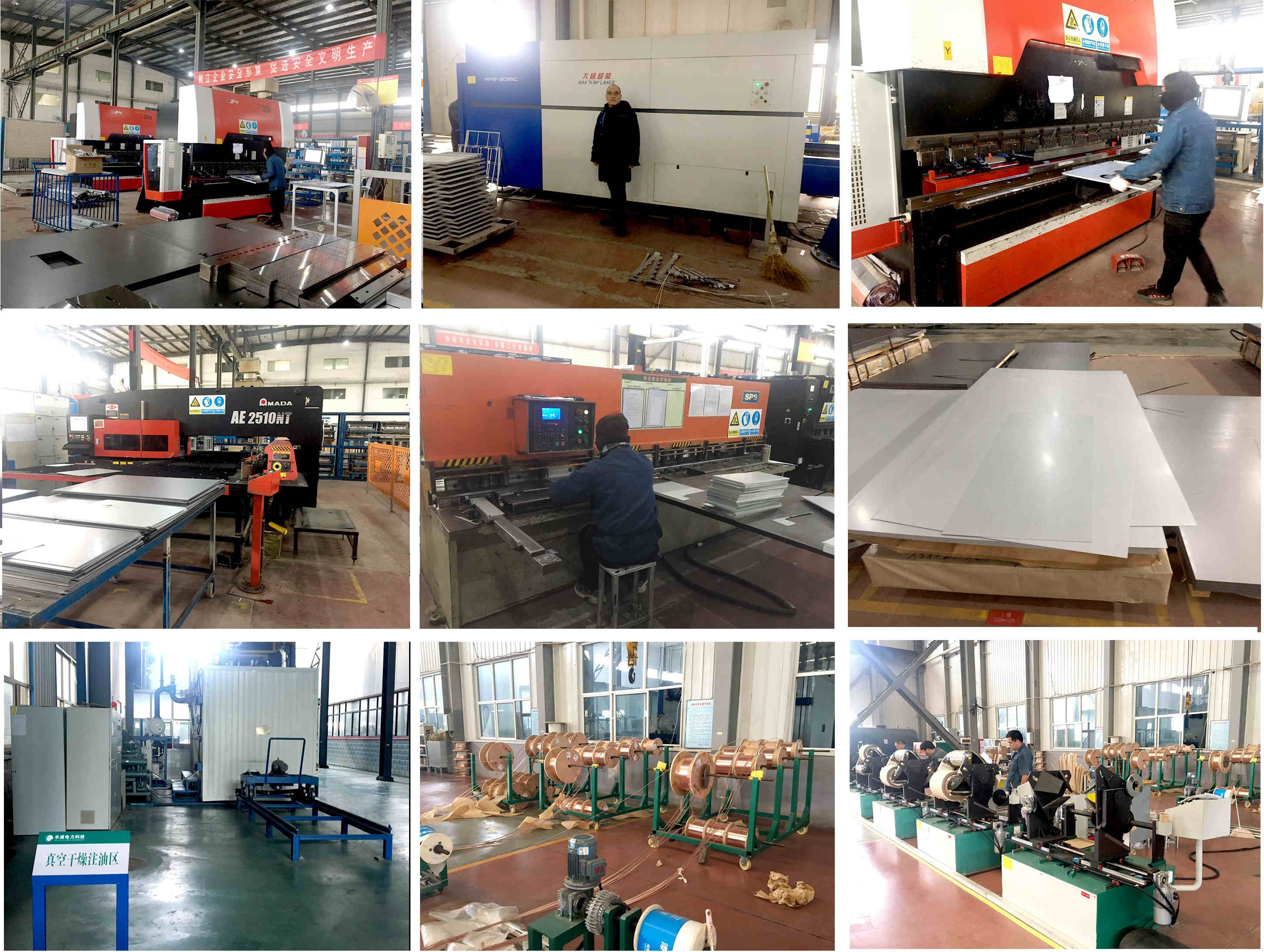

Henan Fengyuan Power Technology Co., Ltd. didirikan pada Juli 2010 dengan modal terdaftar 20 juta yuan, aset tetap 50 juta yuan, lebih dari 200 karyawan, dan nilai output tahunan hampir 100 juta yuan.

Fengyuan Power Technology Co, Ltd adalah perusahaan inovatif yang diakui dengan kekuatan teknis yang kuat. Berdasarkan bakat dan keunggulan teknologi, perusahaan ini terutama memproduksi trafo SH15, S13, S11 dan SCB11, gardu induk tipe kotak, switchgear tegangan tinggi KYN28, GCS, GGD, GGJ, lemari listrik, kotak distribusi, dll. Dan bergerak dalam bidang kontraktor umum proyek teknik kelistrikan.

Produk kami telah lulus uji kualifikasi sistem manajemen mutu produk ISO9001, sistem manajemen lingkungan ISO14001, sistem manajemen kesehatan dan keselamatan kerja OHSAS18001 dan Pusat Pengawasan dan Inspeksi Mutu Nasional. Kami memiliki paten dan memiliki sertifikasi CCC.

1. Kami adalah pabrik, "mengutamakan keselamatan,-berorientasi pada kualitas, mengutamakan pelanggan" adalah tujuan kami, kami berusaha membangun reputasi yang baik dan memberikan layanan integritas. Percayalah kami dapat menjadi pemasok berkualitas Anda.

2. Pihak yang berkepentingan silahkan hubungi kami untuk penawaran. Kami online selama 24 jam.

PAMERAN

PENGEMASAN & PENGIRIMAN

Produk ini biasanya disesuaikan.

Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.

Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

Pelanggan Togo

Lembar Data N derajat 1-A: Trafo H61 20kV/400V sebesar 100kVA

JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, JANGAN RAGU YO HUBUNGI KAMI
