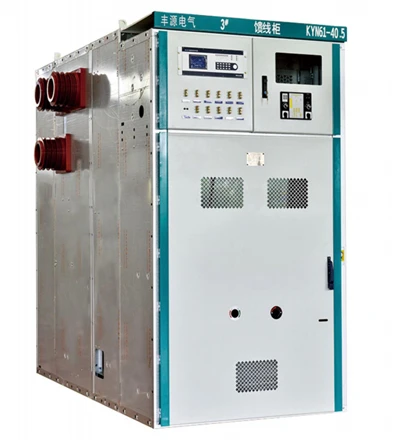

KYN61-40.5 40.5kV Logam Berinsulasi Udara-Switchgear Berlapis

Arti model

Ikhtisar Produk

Switchgear KYN61-40,5 menyediakan platform-logam yang tertutup dan terkotak-kotak untuk distribusi tegangan-menengah pada tegangan pengenal 40,5kV. Pemutus sirkuit vakum yang dapat ditarik dapat ditentukan untuk fungsi panel masuk, keluar, pengumpan-transformator,-bus, dan fungsi panel-yang ditentukan proyek lainnya. Peringkat sirkuit utama, proteksi, pengukuran, daya tambahan, dan antarmuka komunikasi diselesaikan selama tinjauan teknis.

Susunan kabinet memisahkan-pemutus sirkuit, busbar, kabel, dan-area kontrol tegangan rendah untuk mendukung pengoperasian, inspeksi, dan pemeliharaan yang aman. Penutup, pengaturan-sakelar pembumian, dan interlock mekanis/elektrik dikonfigurasi sesuai dengan skema yang disetujui. Logika interlock akhir dan kondisi akses dikonfirmasi dalam gambar proyek.

Fitur Utama

·Pemutus sirkuit vakum yang dapat ditarik dengan posisi servis, pengujian/pemutusan, dan pemeliharaan yang ditentukan, tergantung pada desain pemutus yang dipilih.

·Kompartemen{0}}pelapis logam untuk pemutus, busbar, kabel, dan area kontrol-tegangan rendah.

·Fungsi rana dan interlocking otomatis yang dirancang untuk mengurangi kesalahan pengoperasian umum.

·CT{0}}proyek tertentu, VT, pengukuran, relai proteksi, daya tambahan, dan antarmuka SCADA.

·Rekayasa lineup dari SLD pelanggan, jadwal panel, dan persyaratan-entri kabel.

·Pengaturan umum, skema sekunder, dan dokumentasi tahap{0}}pesanan disiapkan untuk disetujui.

Data Teknis

Nilai berikut menentukan dasar situs web standar saat ini. Nilai jaminan akhir hanya berlaku untuk penawaran, gambar, dan dokumen kontrak yang disetujui.

Parameter	Dasar situs web
Model	KYN61-40.5
Tipe switchgear	Switchgear berlapis logam-terisolasi dan dapat ditarik-udara dalam ruangan
Tegangan terukur	40,5 meter persegi
Frekuensi terukur	50Hz
Nilai saat ini	Hingga 2000 A; arus bus-utama dan pengumpan akhir berdasarkan jalur yang disetujui
Nilai arus-pemutus hubung singkat	Hingga 31,5 kA
Dinilai singkat-waktu menahan arus	31,5 kA selama 4 detik
Nilai puncak menahan arus	80 kA
Nilai arus-penghasil hubung singkat	puncak 80 kA
Daya-frekuensi menahan tegangan	95 kV, 1 menit
Impuls petir menahan tegangan	puncak 185 kV
Perlindungan kandang	IP4X; perlindungan partisi internal IP2X dengan pintu kompartemen terkait terbuka, tergantung pada konfigurasi akhir yang disetujui
Jenis-pemutus sirkuit	Pemutus sirkuit vakum yang dapat ditarik; pembuatan dan model dikonfirmasi selama tinjauan teknis
Pasokan bantu/kontrol	Proyek-khusus; DC 220 V digunakan dalam konfigurasi pengujian yang terdokumentasi
Lingkungan layanan standar	−15 derajat hingga +40 derajat
Ketinggian pemasangan standar	Kurang dari atau sama dengan 1000 m di atas permukaan laut
Ukuran	Panel- dan skema-khusus; ditegaskan pada gambar rencana umum yang telah disetujui
Entri dan terminasi kabel	Proyek-spesifik menurut data kabel dan tata letak yang disetujui

Fungsi Panel Khas

Fungsi panel	Peran yang khas
Pengumpan masuk	Menerima daya dari utilitas, trafo atau switchgear hulu; perlindungan, pengukuran, dan data CT bersifat-khusus proyek.
Pengumpan saluran keluar	Mendistribusikan daya ke gardu induk hilir, beban proses, atau pengumpan distribusi.
Pengumpan transformator	Mengontrol dan melindungi rangkaian transformator berdasarkan rating transformator, kelompok vektor, dan filosofi perlindungan.
Penggandeng bus / bagian bus	Menyambungkan atau membagi grup busbar sesuai dengan pengaturan bus dan urutan pengoperasian yang disetujui.
PT / panel meteran	Menyediakan fungsi pengukuran voltase, pengukuran, atau-tegangan bus jika diperlukan oleh SLD.
Panel bantu/kontrol	Mengintegrasikan fungsi-kontrol, pemberitaan, komunikasi, atau tambahan stasiun yang ditentukan proyek.

Opsi Konfigurasi dan Perlindungan

Switchgear dapat direkayasa dengan pemutus sirkuit vakum, transformator arus dan tegangan, relai proteksi, meter, penahan lonjakan arus, sakelar pembumian, dan perangkat bantu yang-disetujui proyek. Merek komponen, rasio, kelas akurasi, beban, jumlah inti CT, fungsi relai, tegangan kontrol dan protokol komunikasi harus dinyatakan dalam penyelidikan atau disetujui selama klarifikasi teknis. Pergantian yang setara hanya dilakukan dengan persetujuan pelanggan.

Kondisi Operasi dan Teknik Regionalg

Layanan dalam ruangan standar

Garis dasar situs web standar adalah suhu sekitar −15 derajat hingga +40 derajat dan ketinggian pemasangan tidak melebihi 1000m. Ruang instalasi harus sesuai untuk peralatan listrik dalam ruangan dan terlindung dari kondensasi abnormal, gas korosif, debu berlebihan, getaran, dan kondisi lain di luar spesifikasi proyek yang disepakati.

Rusia, CIS dan Eurasia yang lebih luas

Untuk proyek-iklim dingin dan utilitas-lokal, nyatakan suhu pengoperasian minimum di luar dan di dalam ruangan, filosofi pemanas dan ventilasi, ketinggian, tingkat seismik, kondisi polusi, kontrol suhu gedung, bahasa dokumen yang diperlukan, serta dokumen standar atau kesesuaian yang berlaku. Layanan di bawah −15 derajat bukan bagian dari peringkat situs web standar dan memerlukan evaluasi teknis dan, jika memungkinkan, desain khusus. Setiap penyampaian peraturan EAC-, GOST-, atau-lokal harus dikonfirmasi untuk proyek tertentu sebelum penawaran.

Afrika dan Timur Tengah

Untuk lokasi-lingkungan tinggi, berdebu, pesisir, atau-ketinggian tinggi, berikan suhu maksimum dalam ruangan, ketinggian, kelembapan, kondisi kontaminasi-debu dan garam, pengaturan pendinginan, dan perlindungan selungkup yang diperlukan. Kondisi di atas +40 derajat atau 1000m mungkin memerlukan tinjauan termal, penurunan daya, tinjauan insulasi, atau desain khusus.

Standar, Pengujian dan Dokumentasi

Switchgear yang ditawarkan ditinjau berdasarkan spesifikasi proyek dan standar IEC, GB, atau standar lain yang disepakati. Cakupan dokumen standar, edisi, dan kesesuaian-yang tepat dikonfirmasi dalam penawaran komersial dan teknis; mereka tidak boleh disimpulkan hanya dari nama modelnya saja.

Dokumentasi pengujian-jenis-pihak ketiga tersedia untuk konfigurasi switchgear 40,5kV, 2000A, dan 31,5kA. Cakupan laporan yang berlaku dikonfirmasi selama tinjauan teknis. Persyaratan inspeksi rutin dan tahap pengujian pesanan-disepakati untuk rangkaian produk yang ditawarkan, dan dokumentasi proyek dapat mencakup gambar yang disetujui, skema sekunder, manual, dan catatan pengujian sebagaimana ditentukan dalam kontrak.

Dimensi, Instalasi dan Antarmuka

Lebar, kedalaman, dan tinggi kabinet bervariasi menurut fungsi panel, susunan busbar, pemilihan pemutus, terminasi kabel, susunan CT/VT, dan jarak bebas internal. Fengyuan Power mengeluarkan gambar pengaturan umum-spesifik proyek yang menunjukkan barisan, bukaan pondasi, zona masuk-kabel, bagian pengangkutan, izin pemeliharaan, dan titik antarmuka. Jangan menyelesaikan switchroom atau yayasan sipil dari dimensi katalog umum.

Aplikasi

· Gardu induk utilitas dan industri

·Pembangkit listrik dan-gardu pengumpulan energi terbarukan

·Industri pertambangan, logam, semen, minyak dan gas, dan proses

·Infrastruktur, air dan sistem tenaga komersial atau institusional yang besar

·Proyek distribusi 33kV dan 35kV membutuhkan peralatan dalam ruangan kelas 40,5kV-

Mengapa Kekuatan Fengyuan

Didirikan pada tahun 2010, Fengyuan Power memproduksi peralatan distribusi listrik di Henan, Tiongkok dan mendukung proyek internasional dengan rekayasa aplikasi dan dokumentasi pesanan. Untuk proyek KYN61-40.5, tim dapat meninjau diagram-garis tunggal, menyiapkan proposal panel-demi-panel dan mengoordinasikan pengaturan umum dan gambar sekunder untuk disetujui. Sertifikat sistem-manajemen perusahaan dan kredensial manufaktur tersedia secara terpisah; kesesuaian produk dan-penerapan dokumen pengujian tetap bersifat spesifik- dan kontrak.

Jelajahi peralatan terkait:switchgear-tegangan tinggiDanpemutus sirkuit vakum dalam ruangan. Kompatibilitas komponen akhir dikonfirmasi dalam penawaran teknis.

Pertanyaan Umum

1. Apa itu switchgear KYN61-40.5?

KYN61-40.5 adalah platform switchgear berlapis logam dalam ruangan, berinsulasi udara, dan dapat ditarik dengan tegangan 40.5kV. Ini digunakan untuk menerima, mendistribusikan, mengendalikan dan melindungi listrik di gardu induk dan jaringan industri.

2. Mengapa switchgear 40,5kV digunakan dalam sistem 35kV?

Jaringan 35kV biasanya disesuaikan dengan peralatan di kelas tegangan pengenal 40,5kV-sehingga tingkat isolasi peralatan mencakup tegangan tertinggi dan persyaratan koordinasi-isolasi sistem. Seleksi akhir mengikuti standar utilitas dan proyek yang berlaku.

3. Dapatkah KYN61-40.5 digunakan dalam sistem 33kV?

Ya, ini dapat dipilih untuk proyek 33kV ketika studi sistem, koordinasi isolasi, dan spesifikasi klien memerlukan peralatan kelas-40,5kV. Kirim SLD dan parameter sistem untuk konfirmasi.

4. Berapa tingkat arus dan-hubungan pendek yang tersedia?

Baseline situs web saat ini adalah hingga 2000A, dengan arus pemutusan hubung singkat terukur hingga 31,5kA dan arus tahan waktu singkat sebesar 31,5kA selama 4 detik. Peringkat akhir dikonfirmasi untuk setiap panel dan bagian busbar.

5. Jenis panel apa yang bisa disediakan?

Fungsi umum mencakup saluran masuk, saluran keluar, pengumpan trafo, coupler bus atau bagian bus, PT/pengukuran, dan-panel bantu khusus proyek. Daftar akhir dikembangkan dari SLD dan jadwal panel yang disetujui.

6. Apakah desain standar cocok di bawah −15 derajat?

Kisaran layanan situs web standar adalah −15 derajat hingga +40 derajat . Layanan-suhu yang lebih rendah memerlukan evaluasi teknis terhadap ruang instalasi, pemanas, material, mekanisme, alat bantu, dan standar lokal yang diperlukan. Desain khusus hanya dikonfirmasi dalam penawaran proyek.

7. Dapatkah switchgear dipasok untuk proyek Rusia atau CIS?

Fengyuan Power dapat mengevaluasi persyaratan proyek Rusia, CIS, dan Eurasia yang lebih luas. Penyelidikan harus mengidentifikasi standar yang berlaku, peraturan teknis setempat, ekspektasi dokumen kesesuaian, bahasa, iklim, seismik, dan utilitas. Cakupan terkait EAC- atau GOST-dikonfirmasi proyek demi proyek dan tidak tersirat dalam nama model.

8. Apakah dimensi kabinet sudah tetap?

Dimensi bervariasi menurut fungsi panel, pemutus, busbar, pengaturan CT/VT, entri kabel, dan jarak bebas proyek. Gunakan gambar pengaturan umum proyek yang disetujui untuk desain sipil dan ruang ganti.

9. Dokumentasi pengujian apa yang tersedia?

Dokumentasi pengujian-jenis-pihak ketiga tersedia untuk konfigurasi 40,5kV, 2000A, dan 31,5kA tertentu. Penerapannya, bersama dengan-dokumentasi pengujian dan inspeksi rutin untuk pesanan tersebut, ditinjau selama klarifikasi teknis.

10. Informasi apa yang diperlukan untuk kutipan?

Menyediakan diagram-garis tunggal, jumlah dan fungsi panel, voltase terukur, frekuensi, arus terukur, level dan durasi-hubungan pendek, data CT/VT, persyaratan perlindungan, voltase tambahan, kondisi lokasi, standar, negara tujuan, dan persyaratan pengiriman.

Tag populer: KYN61-40.5 40.5kV Air Insulated Metal-Clad Switchgear, Tiongkok, produsen, pemasok, disesuaikan
