Switchgear 40.5kv
KYN61-40.5 AC Medium-Voltage Metal-clad Removable-type Switchgear KYN61-40.5 industrial electrical switchgear adalah peralatan distribusi daya AC 50Hz tiga fase 40,5kV, cocok untuk pembangkit listrik, gardu, dan ruang distribusi daya perusahaan industri dan pertambangan untuk menerima dan ...
Deskripsi
KYN61-40.5 AC Switchgear Tipe Modable Berlapis Logam Tegangan Menengah
Switchgear listrik industri KYN61-40.5 adalah peralatan distribusi daya AC 50Hz tiga fase 40,5kV, yang cocok untuk pembangkit listrik, gardu, dan ruang distribusi daya perusahaan industri dan pertambangan untuk menerima dan mendistribusikan daya untuk mengontrol, melindungi, dan memantau sirkuit; selain sistem daya umum Selain banyak digunakan, switchgear juga dapat digunakan di area dengan operasi yang sering.

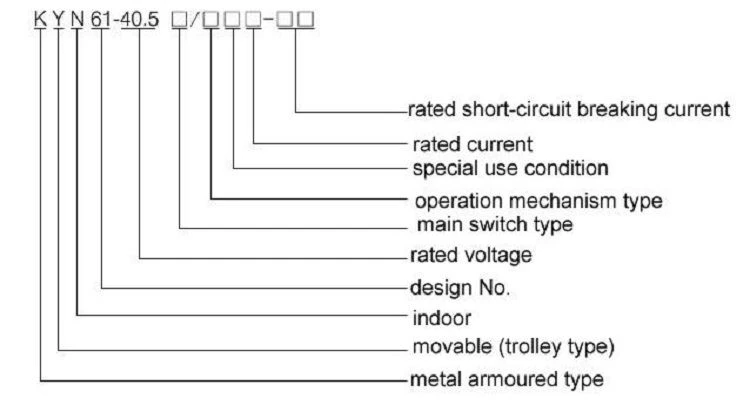

Mode dan Definisi
Lingkungan operasi
J. Suhu sekitar -10°C~+40°C
B. Ketinggian: di bawah 1000m;
C. Kelembaban relatif: rata-rata tidak melebihi 95%, dan rata-rata bulanan tidak melebihi 90%;
d. Intensitas gempa: kurang dari 8
E. Ini tidak cocok untuk gas korosif dan mudah terbakar dan tempat-tempat tercemar uap air.
Parameter Teknis
Tidak. | Item | Unit | Parameter | ||
1 | Tegangan tetapan | Kv | 40.5 | ||
2 | Frekuensi tetapan | Hz | 50 | ||
3 | Busbar utama dinilai saat ini | J | 1250,1600,1200 | ||
4 | Busbar cabang dinilai saat ini | J | 630/1250/ 1600 | ||
5 | Tingkat isolasi berperingkat | Frekuensi daya menahan tegangan dalam 1 menit (Nilai efektif) | Fase-fase, Fase-tanah | Kv | 95 |
Fraktur isolasi primer | Kv | 115 | |||
Dorongan Petir Tahan Tegangan (nilai puncak) | Fase-fase, Fase-tanah | Kv | 185 | ||
Fraktur isolasi primer | Kv | 215 | |||
Frekuensi daya menahan tegangan sirkuit kontrol tambahan | V | 2000 | |||
6 | Arus pecah korsleting berperingkat | Ka | 25/31.5 | ||
7 | Arus penutup korsleting berperingkat (nilai puncak) | Ka | 63/80 | ||
8 | Dinilai singkat tahan saat ini (4S) | Ka | 25/31.5 | ||
9 | Puncak yang dinilai tahan arus | Ka | 63/80 | ||
10 | Tegangan tetapan sirkuit kontrol tambahan | V | -110,-220,~220 | ||
11 | Tingkat perlindungan | Kandangkan IP4X, IP2X Saat pintu pemutus arus terbuka | |||
12 | Ukuran kerangka (lebar * kedalaman * tinggi) | Mm | 1400(1200)*2800(2600)*2600(*termasuk skema handcart SF6 digital internal) | ||
13 | Berat badan | Kg | ~2300 | ||
Pemberitahuan pesanan
J. Nomor diagram kabel utama, diagram sistem satu baris dan diagram tata letak;
B. Diagram skematik kabel sirkuit sekunder, diagram tata letak terminal;
C. Jenis, spesifikasi dan kuantitas komponen listrik di kabinet switch;
d. Jika switchgear dioperasikan di lingkungan khusus, informasi terperinci harus diberikan saat memesan;
E. Jika perlu, jenis dan kuantitas aksesori dan suku cadang harus disediakan.
