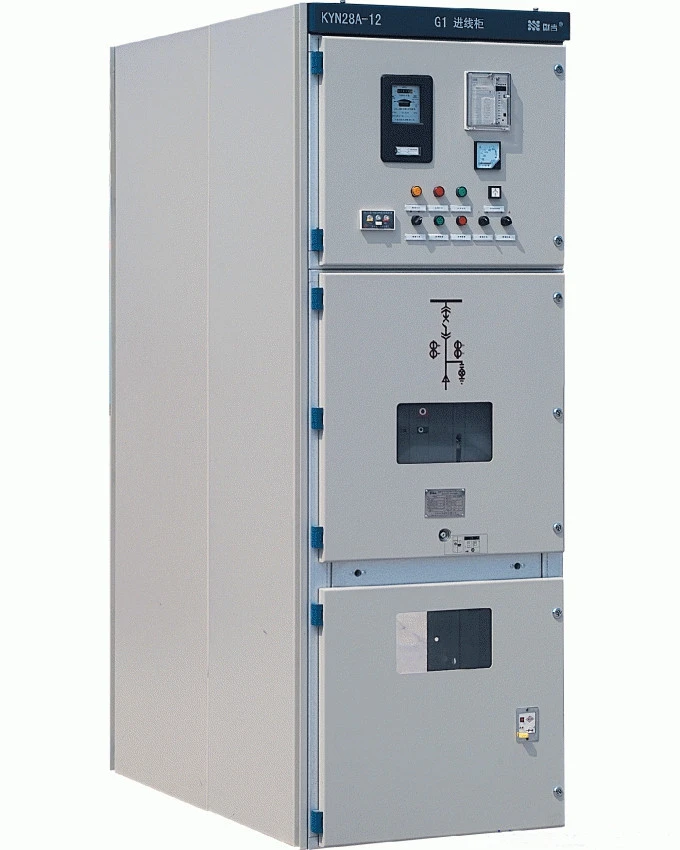

Diagnosis Kesalahan Dan Penanganan Switchgear HV

Fungsi: Switchgear tegangan tinggi memiliki fungsi seperti saluran masuk dan keluar overhead, saluran masuk dan keluar kabel, dan koneksi busbar.

Aplikasi: Terutama cocok untuk berbagai tempat seperti pembangkit listrik, gardu induk, gardu sistem tenaga, industri petrokimia, penggulungan baja metalurgi, industri ringan dan tekstil, pabrik dan perusahaan pertambangan, komunitas perumahan, bangunan bertingkat tinggi, dll.

Komposisi: Switchgear harus memenuhi persyaratan yang relevan dari standar "switchgear tertutup logam AC", yang terdiri dari dua bagian: badan kabinet dan pemutus sirkuit. Badan kabinet terdiri dari cangkang, komponen listrik (termasuk bagian insulasi), berbagai mekanisme, terminal sekunder, dan kabel.

Lima Tindakan Pencegahan:

1. Mencegah penutupan beban: Setelah troli pemutus sirkuit vakum di dalam switchgear tegangan tinggi ditutup pada posisi pengujian, pemutus sirkuit troli tidak dapat masuk ke posisi kerja.

2. Cegah penutupan dengan kabel arde: Saat pisau arde pada switchgear tegangan tinggi dalam posisi tertutup, pemutus sirkuit mobil tidak dapat ditutup.

3. Untuk mencegah masuknya secara tidak sengaja ke dalam kompartemen berlistrik: Ketika pemutus sirkuit vakum di dalam switchgear tegangan tinggi ditutup dan berfungsi, pintu belakang panel dan kabinet dikunci dengan perangkat mekanis pada pisau pentanahan.

4. Mencegah koneksi langsung dari kabel arde: Pemutus sirkuit vakum di dalam switchgear tegangan tinggi ditutup selama operasi, dan pisau arde tidak dapat dioperasikan.

5. Mencegah sakelar pisau berbeban: Pemutus sirkuit vakum di dalam sakelar tegangan tinggi tidak dapat keluar dari posisi kerja pemutus sirkuit troli saat sedang bekerja dan menutup.

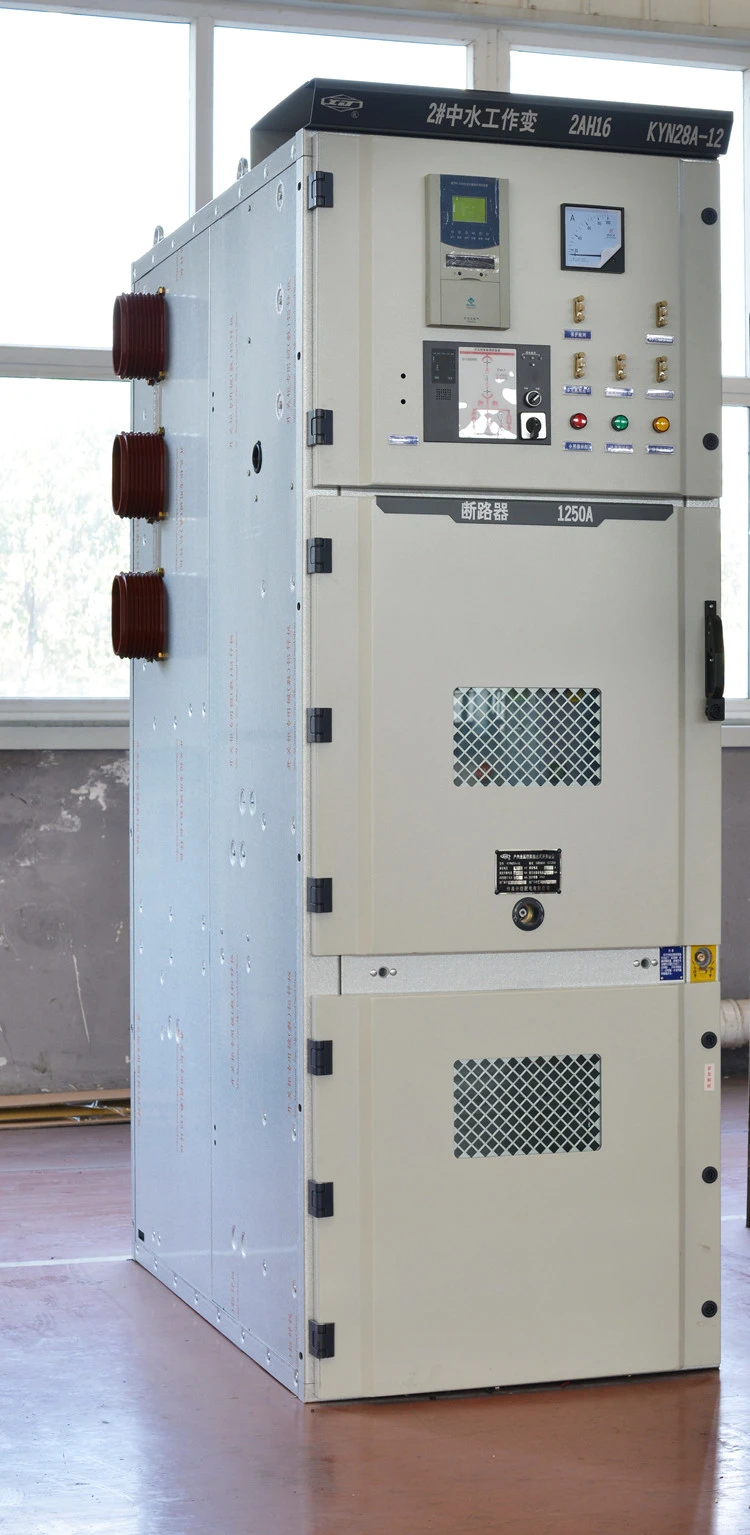

Komposisi struktural

Terutama terdiri dari badan kabinet, pemutus sirkuit vakum tegangan tinggi, mekanisme penyimpanan energi, troli, sakelar pentanahan, dan pelindung komprehensif, dll.

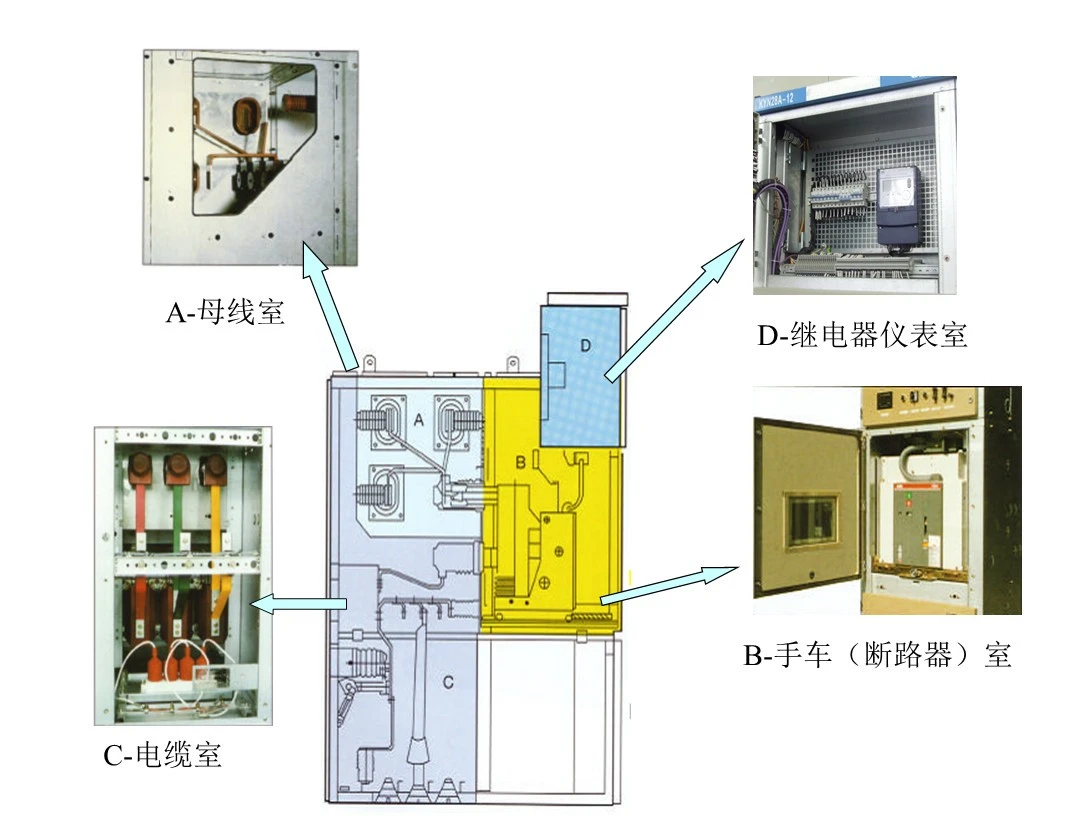

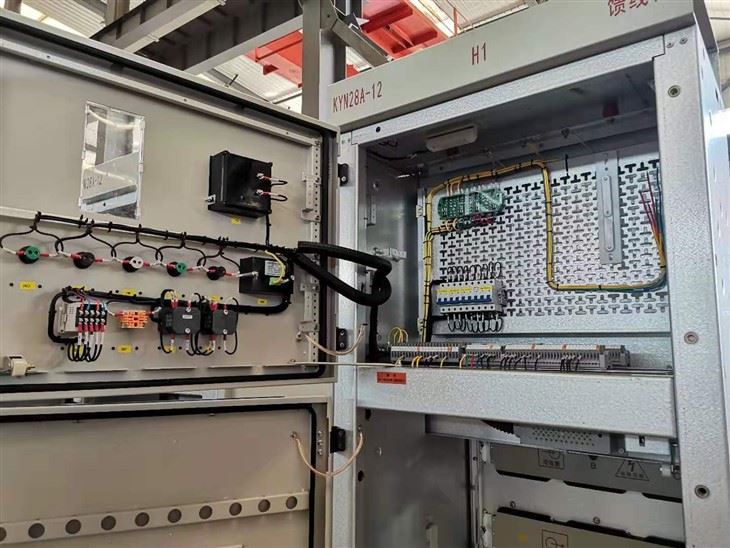

Struktur rinci internal

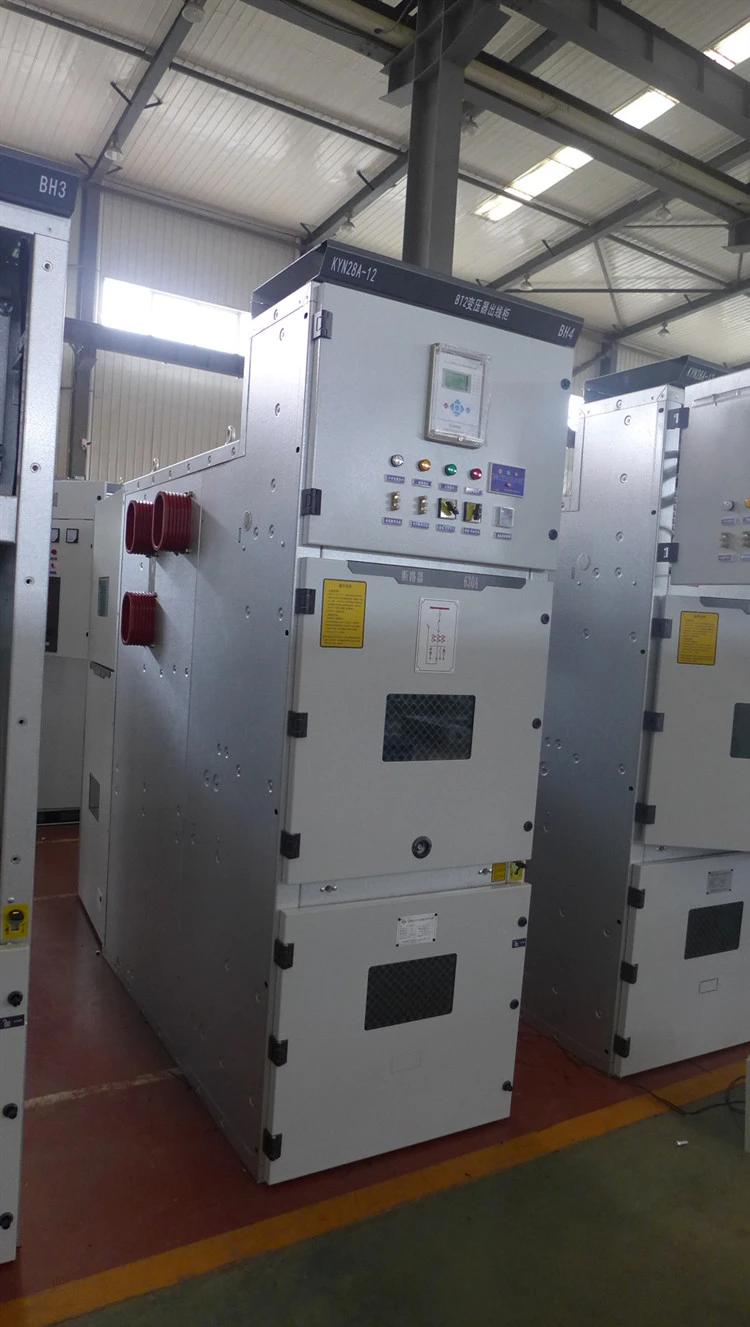

① Badan kabinet

Dibentuk dengan pengepresan dengan pelat besi, merupakan struktur tertutup dengan ruang instrumen, ruang troli, ruang kabel, ruang busbar, dll. Setiap ruang dipisahkan oleh pelat besi, seperti yang ditunjukkan pada Gambar 1. Ruang instrumen dilengkapi dengan pelindung terintegrasi, ammeter, voltmeter dan perangkat lain; Ruang mobil dilengkapi dengan mobil dan pemutus sirkuit vakum tegangan tinggi; Pasang busbar tiga fase di ruang busbar; Kompartemen kabel digunakan untuk koneksi eksternal kabel daya.

② Pemutus sirkuit vakum tegangan tinggi

Apa yang disebut pemutus sirkuit vakum tegangan tinggi adalah pemutus sirkuit yang memasang kontak utamanya di ruang vakum tertutup. Saat kontak dihidupkan atau dimatikan, busurnya tidak memiliki gas untuk mendukung pembakaran, dan tahan lama tanpa terbakar. Pada saat yang sama, bahan insulasi digunakan sebagai alas untuk meningkatkan kinerja insulasi sakelar vakum, sehingga disebut pemutus sirkuit vakum tegangan tinggi.

③ Mekanisme troli

Pasang pemutus sirkuit vakum tegangan tinggi pada troli dan ikuti gerakan troli. Saat pegangan digerakkan searah jarum jam, troli memasuki kabinet dan memasukkan pemutus sirkuit vakum ke sirkuit tegangan tinggi; Saat pegangan diputar berlawanan arah jarum jam, mobil keluar dari kabinet dan menggerakkan pemutus sirkuit vakum untuk mengekstraksi sirkuit tegangan tinggi, seperti yang ditunjukkan pada Gambar 2.

④ Mekanisme penyimpanan energi

Motor listrik kecil menggerakkan pegas untuk menyimpan energi, dan menggunakan pegas untuk melepaskan energi kinetik untuk menutup pemutus sirkuit vakum.

⑤ Sakelar pentanahan

Ini adalah sakelar pisau yang digunakan untuk penguncian yang aman. Saat sakelar pisau pentanahan ditutup, pintu kabinet bertegangan tinggi hanya dapat dibuka. Jika tidak, ketika sakelar pisau pembumian tidak ditutup, pintu lemari bertegangan tinggi tidak dapat dibuka, memberikan perlindungan interlocking yang aman.

⑥ Pelindung terintegrasi

Ini adalah pelindung komputer mikro yang terdiri dari mikroprosesor, layar tampilan, tombol, dan sirkuit periferal. Digunakan untuk mengganti arus lebih asli, tegangan lebih, waktu dan sirkuit perlindungan relai lainnya. Sinyal input: trafo arus, trafo tegangan, trafo arus urutan nol, dan sinyal switching; Keyboard dapat digunakan untuk mengatur data seperti nilai arus, nilai voltase, waktu istirahat cepat, waktu startup, dll; Layar tampilan dapat menampilkan data waktu nyata dan berpartisipasi dalam kontrol untuk melakukan tindakan perlindungan.

klasifikasi resmi

(1) Menurut bentuk pengkabelan utama dari switchgear, dapat dibagi menjadi switchgear kabel tipe jembatan, switchgear busbar tunggal, switchgear busbar ganda, switchgear tersegmentasi busbar tunggal, busbar ganda dengan switchgear busbar pintas, dan busbar tunggal tersegmentasi dengan busbar pintas switchgear.

(2) Menurut metode pemasangan pemutus sirkuit, mereka dapat dibagi menjadi sakelar tetap dan sakelar bergerak (kereta tangan).

(3) Menurut struktur kabinet, dapat dibagi menjadi switchgear tipe teluk tertutup logam, switchgear lapis baja tertutup logam, dan switchgear tetap tipe kotak tertutup logam.

(4) Menurut posisi pemasangan handcart pemutus sirkuit, dapat dibagi menjadi switchgear yang dipasang di lantai dan switchgear yang dipasang di tengah.

(5) Menurut media insulasi yang berbeda di dalam switchgear, dapat dibagi menjadi switchgear berinsulasi udara dan switchgear berinsulasi gas SF6.

Parameter teknis utama

1. Tegangan pengenal, arus pengenal, frekuensi pengenal, tegangan tahan frekuensi daya pengenal, tegangan tahan impuls petir pengenal;

2. Arus putus sedang pengenal, arus pembuat puncak terukur, arus tahan waktu pendek terukur, dan arus tahan puncak terukur dari pemutus sirkuit;

3. Nilai arus penutupan puncak dan nilai waktu singkat menahan arus sakelar pentanahan;

4. Tegangan pengenal, resistansi DC, dan daya koil pembuka dan penutup dari mekanisme operasi, serta tegangan pengenal dan daya motor penyimpanan energi;

5. Tingkat perlindungan kabinet dan nomor standar nasional yang sesuai.

Prosedur operasi transmisi daya

1. Tutup semua pintu belakang dan pelat penutup belakang dan kunci dengan benar. Hanya ketika sakelar pentanahan dalam posisi tertutup, pintu belakang dapat ditutup

2. Masukkan gagang pengoperasian sakelar arde ke dalam lubang heksagonal di sisi kanan bawah pintu tengah, putar berlawanan arah jarum jam untuk membuat sakelar arde pada posisi terbuka. Papan yang saling mengunci pada lubang operasi akan secara otomatis memantul untuk menutupi lubang operasi, dan pintu kabinet bawah akan terkunci.

3. Dorong troli servis untuk memposisikannya, dorong troli ke dalam kabinet untuk menempatkannya dalam posisi terisolasi, masukkan steker sekunder secara manual, dan tutup pintu kompartemen kereta tangan.

4. Masukkan pegangan kereta tangan pemutus sirkuit ke soket pegangan, putar pegangan searah jarum jam sekitar 20 putaran, dan lepaskan pegangan jika sudah jelas terhalang dan disertai bunyi klik. Saat ini, handcart dalam posisi kerja, dan penyisipan sekunder dikunci. Sirkuit handcar pemutus sirkuit terhubung, dan periksa sinyal yang relevan.

5. Operasikan panel instrumen untuk menutup dan membuka sakelar untuk menutup pemutus sirkuit untuk transmisi daya. Pada saat yang sama, lampu hijau di panel instrumen mati dan lampu merah menyala, menandakan penutupan berhasil.

Prosedur operasi pemadaman listrik

1. Operasikan panel instrumen untuk menutup dan membuka pemutus sirkuit dengan sakelar. Pada saat yang sama, lampu merah pada panel instrumen mati dan lampu hijau menyala, menandakan pembukaan berhasil.

2. Masukkan pegangan kereta tangan pemutus sirkuit ke dalam soket pegangan, putar pegangan searah jarum jam sekitar 20 putaran, dan lepaskan pegangan jika sudah jelas terhalang dan disertai bunyi klik. Pada saat ini, handcar berada dalam posisi pengujian, dan kunci colokan sekunder dilepaskan. Buka pintu kompartemen handcar, cabut steker sekunder secara manual, dan sirkuit handcar dilepas.

3. Dorong troli servis untuk menguncinya, tarik kereta tangan ke troli servis, lalu buka troli servis.

4. Amati tampilan langsung atau verifikasi jika tidak hidup sebelum melanjutkan pengoperasian.

5. Masukkan gagang pengoperasian sakelar arde ke lubang heksagonal di sisi kanan bawah pintu tengah, putar searah jarum jam untuk membuat sakelar arde dalam posisi tertutup. Setelah memastikan bahwa sakelar pentanahan telah ditutup, buka pintu di bawah kabinet, dan petugas pemeliharaan dapat masuk untuk pemeliharaan dan perbaikan.

Penghakiman dan penanganan kesalahan penutupan

Kesalahan penutupan dapat dibagi menjadi kesalahan listrik dan kesalahan mekanis. Ada dua jenis metode penutupan: manual dan listrik. Ketidakmampuan untuk menutup secara manual biasanya merupakan kesalahan mekanis. Penutupan manual dimungkinkan, sedangkan kegagalan listrik adalah kesalahan listrik.

1. Tindakan proteksi: Sebelum sakelar dihidupkan, ada sirkuit proteksi kesalahan di sirkuit untuk mengaktifkan relai anti trip. Setelah ditutup, saklar langsung trip. Sekalipun saklar pemindah masih dalam posisi tertutup, saklar tidak akan terus melompat saat ditutup kembali.

2. Kesalahan perlindungan: Sekarang kabinet bertegangan tinggi dilengkapi dengan lima fungsi pencegahan, yang mengharuskan sakelar tidak berada dalam posisi pengoperasian atau posisi pengujian agar tidak menutup. Artinya, jika sakelar posisi tidak tertutup, daya listrik tidak dapat ditutup. Jenis kesalahan ini sering ditemui selama proses penutupan. Saat ini, lampu posisi lari atau lampu posisi uji tidak menyala. Gerakkan handcar sakelar sedikit untuk menutup sakelar batas untuk menghidupkan. Jika jarak offset sakelar batas terlalu besar, itu harus disesuaikan. Ketika sakelar posisi tidak dapat dipindahkan ke luar dalam kabinet tegangan tinggi JYN, bagian berbentuk V dapat ditambahkan untuk memastikan penutupan sakelar batas yang andal.

3. Kegagalan interlock listrik: Pada sistem tegangan tinggi, beberapa interlock listrik dipasang untuk pengoperasian sistem yang andal. Misalnya, dalam sistem tersegmentasi busbar tunggal dengan dua saluran listrik masuk, hanya diperlukan dua sakelar untuk dua kabinet masuk dan kabinet coupler bus yang dapat ditutup. Jika ketiganya tertutup, ada risiko transmisi daya terbalik. Dan parameter hubung singkat berubah, dan arus hubung singkat meningkat selama operasi paralel. Bentuk rangkaian interlocking ditunjukkan pada Gambar 4. Rangkaian interlocking kabinet masuk dihubungkan ke kontak normal tertutup kabinet busbar secara seri, dan kabinet masuk harus dapat ditutup saat kabinet busbar terbuka .

Sirkuit interlocking dari kabinet busbar dihubungkan secara seri dengan satu kabinet yang biasanya terbuka dan satu yang biasanya tertutup dari dua kabinet yang masuk, dan kemudian dihubungkan secara paralel. Hal ini memastikan kabinet busbar hanya dapat mengalirkan daya saat salah satu dari dua kabinet masuk ditutup dan kabinet lainnya dibuka. Ketika kabinet bertegangan tinggi tidak dapat ditutup secara elektrik, pertimbangan pertama adalah apakah ada interlock listrik, dan penutupan manual tidak dapat digunakan secara membabi buta. Kesalahan interlocking listrik umumnya disebabkan oleh operasi yang tidak tepat dan tidak dapat memenuhi persyaratan penutupan. Misalnya, meskipun kabinet masuk bus coupler dibuka dan ditutup satu per satu, handcart di dalam kabinet pembuka ditarik keluar dan steker tidak terpasang. Jika sirkuit interlocking tidak berfungsi, multimeter dapat digunakan untuk memeriksa lokasi yang salah.

Menggunakan lampu merah dan hijau untuk menentukan kesalahan sakelar bantu sederhana dan nyaman, tetapi tidak terlalu dapat diandalkan. Anda dapat menggunakan multimeter untuk memeriksa dan mengonfirmasi. Metode perbaikan sakelar bantu adalah dengan menyesuaikan sudut flensa tetap, menyesuaikan panjang batang penghubung sakelar bantu, dll.

4. Sirkuit kontrol kesalahan sirkuit terbuka: Di sirkuit kontrol, sakelar kontrol rusak, sirkuit terputus, dan faktor lain mencegah koil penutup untuk dihidupkan. Pada titik ini, tidak ada suara aksi dari koil penutup. Tidak ada tegangan pada kedua ujung kumparan pengukur. Metode inspeksi adalah dengan menggunakan multimeter untuk memeriksa titik rangkaian terbuka.

5. Kesalahan koil penutup: Pembakaran koil penutup adalah kesalahan hubung singkat. Saat ini, ada fenomena seperti bau, asap, dan sekering pendek. Kumparan penutup dirancang untuk sistem kerja jangka pendek, dan waktu daya tidak boleh terlalu lama. Setelah penutupan gagal, penyebabnya harus segera diidentifikasi dan penutupan berulang tidak diperbolehkan. Khusus untuk koil penutup dari mekanisme operasi elektromagnetik tipe CD, mudah terbakar karena waktu penutupan yang berkali-kali karena arus yang tinggi.

Saat memperbaiki kesalahan di mana kabinet tegangan tinggi tidak dapat ditutup, metode transmisi daya percobaan sering digunakan. Metode ini dapat menghilangkan kesalahan saluran (tidak termasuk suhu transformator dan kesalahan gas), kesalahan interlocking listrik, dan kesalahan sakelar batas. Lokasi patahan pada dasarnya dapat ditentukan di dalam handcart. Sehingga pada saat tanggap darurat, metode pengujian catu daya di lokasi pengujian dan penggantian handcar cadangan untuk catu daya dapat digunakan untuk penanganan. Ini dapat mencapai hasil dua kali lipat dengan setengah usaha Dan dapat mengurangi waktu pemadaman listrik







Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat Disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.



Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100 persen dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100 persen.



Q7 : Apakah harga bisa dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan jumlah atau paket Anda



Q8 : Bagaimana dengan inspeksi?

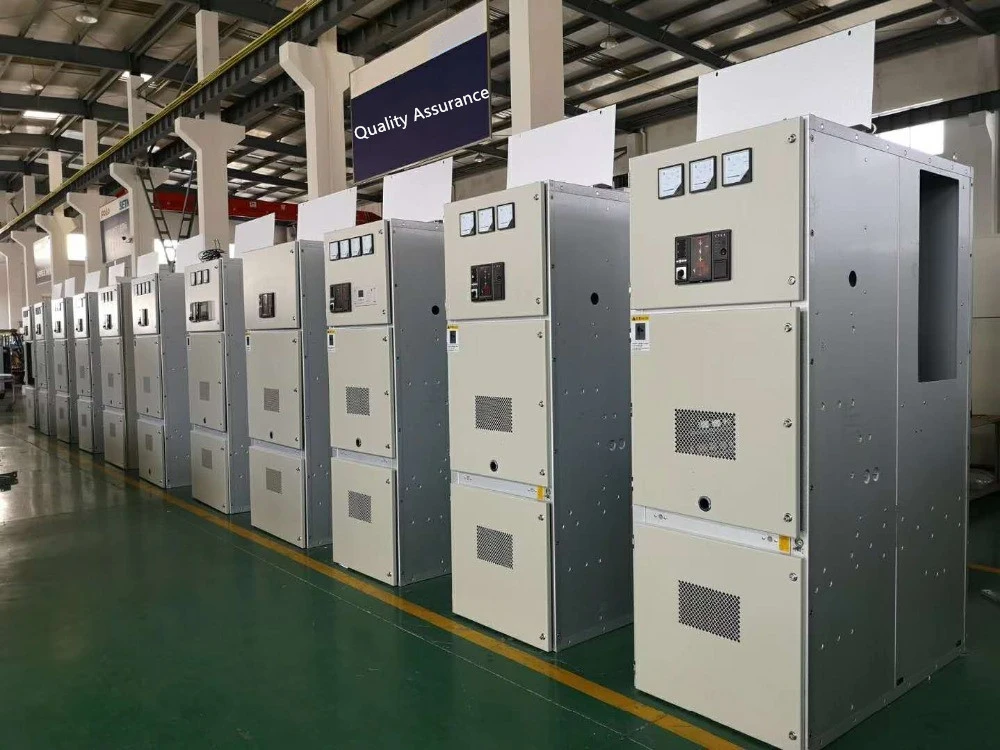

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.



Q9: Apa itu ketentuan pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C dapat diterima. 30 persen T/T di muka, saldo 70 persen sebelum pengiriman.



Q10 : Layanan apa yang ditawarkan oleh perusahaan?

A: Kami memiliki tim insinyur profesional yang dapat merancang dan mengembangkan cetakan untuk memenuhi kebutuhan pelanggan yang berbeda.

Kami juga memiliki tim penjualan untuk menawarkan layanan yang baik dari pra-penjualan hingga purna jual.







Produk ini biasanya disesuaikan.
Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.
Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

pelanggan Uzbekistan

PERSYARATAN TEKNIS DAN KARAKTERISTIK PERALATAN
Re:82 mengatur gardu kompak
Barang- TIDAK.	Jadwal Data Teknis	Satuan	Wajib (at 3000 m	Data yang Ditawarkan
	Persyaratan Data Sistem
1.05.10	Konduktor tembaga terdampar untuk pembumian
	Pabrikan	-
	Bahan	-	tembaga
	Persilangan	mm2	>50
	Panjang	m	>40
1.05.11	Batang pembumian
	Pabrikan	-
	Jenis	-
	Materi!	-
	Panjang	m
	Bagian per batang	buah
1.6	Gardu Induk Kompak (Opsi 1)
	Pabrikan	-		fengyuan
	Jenis	-		Luar Ruangan
	Kelas perlindungan menyeluruh untuk gardu lengkap	-	IP 44	IP 44
	Bahan kandang	-		GI
	Dimensi keseluruhan (P x L x T)
	untuk S/S dengan trafo 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ untuk S/S dengan trafo 1x100 kVA	mm/mm/mm		3000x1850x2150
	untuk S/S dengan trafo 1x160 kVA	mm/mm/mm		3000x1850x2150
	• untuk S/S dengan trafo 1x250 kVA	mm/mm/mm		3000x1850x2150
	Berat keseluruhan
	■ untuk S/S dengan trafo 1x50 kVA	kg		1000kg.
	■ untuk S/S dengan trafo 1x100 kVA	kg		1000kg.
	■ untuk S/S dengan trafo 1x160 kVA	kg		1000kg.
	■ untuk S/S dengan trafo 1x250 kVA	kg		1000kg.
1.6.1	Peralatan Switchgear 20 kV
	Pabrikan	-		Chnt / Setara
	Jenis	-		RMU dalam ruangan



JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, SILAHKAN HUBUNGI KAMI
