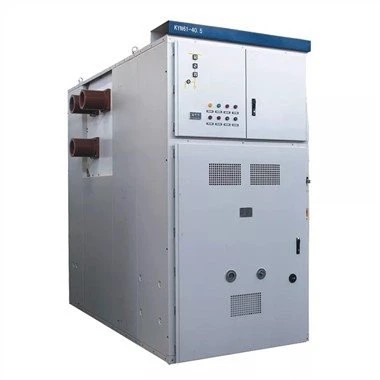

40.5kv Switchgear KYN AC Dalam Ruangan yang Dapat Dilepas Logam

40.5kv Switchgear KYN AC Dalam Ruangan yang Dapat Dilepas Logam



Pola	KYN61-40.5
Tegangan pengenal	40.5
Frekuensi	50HZ
Dinilai Saat Ini	1250A/1600A/2000A
Nilai IP	IP3X
Suhu Lingkungan	-10 C~ ditambah 40 C
Aksesori	spesifikasi
Instruksi Pemeliharaan	Harus dibersihkan dan diletakkan di tempat yang kering



KYN61-40.5 switchgear berpelapis logam AC yang dapat dilepas berlaku untuk jaringan daya listrik 40,5 kV, 3 fase, AC, dan 50/60Hz untuk menerima dan mendistribusikan energi daya dan juga untuk mengontrol, memantau, dan melindungi ion. Ini berlaku di sistem tenaga umum dan acara dengan operasi yang sering. Produk ini sesuai dengan GB3906: 3~35kV AC Metal Enclosed Switchgear, IEC60694 & GB/T11022: Klausa teknis umum HV Switchgear dan controlgear Standar, DL/T404-1997: Pesan Istilah teknis Switchgear HV AC Dalam Ruangan dan IEC 62271-200 1~52kV AC Metal Enclosed Switchgear dan perlengkapan kontrol standar.



Keadaan lingkungan



1) Suhu yang Cocok: -10 derajat ~ ditambah 40 derajat, Suhu rata-rata harian: Kurang dari atau sama dengan 35 derajat.



2) Ketinggian yang Cocok: Kurang dari atau sama dengan 1000m



3) Kelembaban Relatif: Rata-rata harian Kurang dari atau sama dengan 95 persen, rata-rata bulanan Kurang dari atau sama dengan 90 persen



4) Gradasi Kerusakan Gempa: Kurang dari atau sama dengan Level 8



Kesempatan yang berlaku harus bebas dari korosif, mudah terbakar dan uap.



Ringkasan:

KYN61-40.5 switchgear adalah tiga fasa AC 50 Hz, voltase pengenal peralatan distribusi daya dalam ruangan 40,5 KV. Sebagai pembangkit listrik, gardu induk, dan gangguan industri energi listrik saja, dan memiliki implementasi rangkaian kontrol, perlindungan, dan pemantauan fungsi .

Deskripsi Struktur:



Switchgear sesuai standar dan desain G83906 dan IEC298, Dan dapat dilepas dari kabinet sebagai komponen unit keseluruhan (troli).
Struktur kabinet terbuat dari pelat zine yang diendapkan aluminium atau lembaran galvanis yang dirakit dengan kedua koneksi, ruang sakelar pemutus sirkuit terpisah, ruang bus, ruang kabel, dan ruang instrumen, Semua komponen logam diarde, setiap kompartemen sirkuit utama. sistem memiliki pelepasan tekanan terpisah saluran di kompartemen kabel dapat diatur bus darat 10 * 60mm.

Karakter utama:

1. Penggunaan struktur kabinet rakitan, struktur lantai berdiri gerobak pemutus sirkuit,
Ukuran sama:
2.Opsional: Pemutus vakum perusahaan VW1-40.5, pemutus vakum huadian VEP-40.5, pemutus sirkuit serupa dapat dipertukarkan.
3. Dilengkapi dengan kendaraan pengangkut khusus yang dapat mengangkat, mengangkut kendaraan dan posisi kabinet yang akurat, mengunci dan dapat diandalkan
4. Sakelar utama, kereta dorong, sakelar interlock pintu antara metode penguncian mekanis wajib digunakan untuk memenuhi fungsi interlock 'Lima Anti'.
5. semua operasi dapat dilakukan di pintu tertutup, untuk melindungi keselamatan operator.
6. Kabel ruang kamar yang luas, dapat dihubungkan ke beberapa kabel, dan stopkontak di atas kepala.
7.Shell protection grade IP3X, handcar room door terbuka di antara berbagai kelas perlindungan kompartemen IP2X.
8. Bahan dapat lembaran galvanis dapat disimpan produksi pelat seng alumimum.



2. Parameter Listrik Utama

TIDAK.	Item			Satuan	Parameter
1	Tegangan pengenal			KV	40.5
2	Nilai frekuensi			Hz	50
3	Nilai arus busbar utama			A	1250,1600,1200
4	Arus pengenal busbar cabang			A	630/1250/ 1600
5	Tingkat insulasi terukur	Frekuensi daya menahan tegangan dalam 1 menit (Nilai efektif)	Fase-fase, Fase-ground	KV	95
			Fraktur isolasi primer	KV	115
		Tegangan Tahan Impuls Petir (nilai puncak)	Fase-fase, Fase-ground	KV	185
			Fraktur isolasi primer	KV	215
		Frekuensi daya menahan tegangan sirkuit kontrol tambahan		V	2000
6	Nilai arus pemutus hubung singkat			KA	25/31.5
7	Nilai arus penutupan hubung singkat (nilai puncak)			KA	63/80
8	Dinilai menahan arus waktu singkat (4S)			KA	25/31.5
9	Dinilai puncak menahan arus			KA	63/80
10	Tegangan pengenal sirkuit kontrol tambahan			V	-110,-220,~220
11	Tingkat perlindungan				Penutup IP4X, IP2X Saat pintu pemutus arus terbuka
12	Ukuran garis besar (lebar * kedalaman * tinggi)			Mm	1400(1200)*2800(2600)*2600(*termasuk skema handcart SF6 digital internal)
13	berat			Kg	~2300



1, Perawatan dan perbaikan harian

(1) Pemeriksaan penampilan switchgear.

Cangkang switchgear harus bebas dari deformasi dan kerusakan; Cat pelindung bebas dari karat, kerusakan, dan pengelupasan yang parah; Badan kabinet terpasang dengan kuat, dan penampilannya bersih dan bebas dari kotoran; Papan nama dan identifikasi switchgear harus ditempel dengan rapi tanpa detasemen.

(2) Periksa parameter status pengoperasian switchgear.

Indikasi instrumen dan meter normal (dibandingkan dengan nilai operasi harian, tidak ada perbedaan atau tidak ada perbedaan yang signifikan dan sesuai dengan status peralatan).

(3) Komponen yang relevan, kontak listrik, kabel, dan kabel dari switchgear tidak boleh melebihi suhu yang ditentukan.

Gunakan termometer inframerah untuk mengukur suhu pengoperasian perangkat terkait yang terlihat, kontak listrik, kabel, dan kabel menjadi Kurang dari atau sama dengan 60 derajat, dan tidak ada bau di dalam kabinet.

(4) Apakah posisi sakelar, indikasi lampu indikator, dan tampilan instrumen sudah benar, dan apakah posisi setiap sakelar transfer normal.

Posisi buka dan tutup sakelar sudah benar, tidak ada indikasi alarm, dan sakelar transfer berada di posisi yang ditentukan.



































Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat Disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.



Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100 persen dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100 persen.



Q7 : Apakah harga bisa dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan jumlah atau paket Anda



Q8 : Bagaimana dengan inspeksi?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.



Q9: Apa itu ketentuan pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C dapat diterima. 30 persen T/T di muka, saldo 70 persen sebelum pengiriman.



Q10 : Layanan apa yang ditawarkan oleh perusahaan?

A: Kami memiliki tim insinyur profesional yang dapat merancang dan mengembangkan cetakan untuk memenuhi kebutuhan pelanggan yang berbeda.

Kami juga memiliki tim penjualan untuk menawarkan layanan yang baik dari pra-penjualan hingga purna jual.





Produk ini biasanya disesuaikan.
Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.
Silakan klik tombol di bawah ini untuk mengirimkan informasi kepada kami, dan staf penjualan kami akan menghubungi Anda untuk memberi Anda gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda
