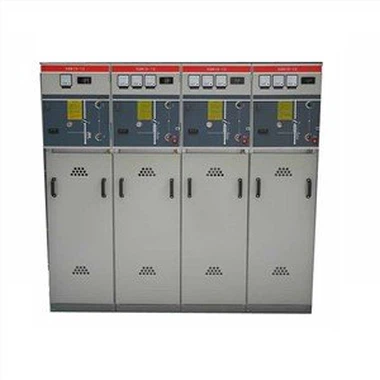

Kabinet Jaringan Cincin Tegangan Tinggi-sulfur Hexafluoride XGN15-12 Gas-Switchgear tertutup Logam berinsulasi SF6

Parameter teknis utama

Gunakan kondisi lingkungan:

(1) Ketinggian: tidak lebih dari 1000m.

(2) Suhu sekitar: tidak lebih tinggi dari plus 40 derajat, tidak lebih rendah dari -5 derajat.

(3) Kelembaban relatif: Kurang dari atau sama dengan 90 persen (15 derajat).

(4) Tahanan gempa: percepatan horizontal tanah adalah 0.4g. Percepatan vertikal tanah adalah 0.2g.

(5) Safety factor: safety factor>2.

Kondisi lingkungan khusus untuk digunakan, penyelesaian dinegosiasikan saat memesan.

Gunakan kondisi teknis dan parameter pengujian produk:

(1) Nilai tegangan kerja: 10kV.

(2) Tegangan kerja maksimum: 12kV.

(3) Frekuensi operasi terukur: 50Hz.

(4) Arus penutupan terukur Lebih besar atau sama dengan 63kA, arus putus terukur Lebih besar atau sama dengan 25kA.

(5) Nilai arus stabil dinamis: 63, (80) kA (nilai puncak).

(6) Nilai arus stabil termal: 25, (31,5) kA.

(7) Tingkat insulasi peralatan tegangan tinggi-untuk sistem 10kV yang tidak ditanahkan (titik netral dibumikan oleh kumparan penekan busur) harus memenuhi standar tingkat tegangan pengenal 15/17.5kV.

(8) Frekuensi daya menahan tegangan: frekuensi daya isolasi porselen menahan tegangan: 42kV, 1 menit; frekuensi daya tahan insulasi non-porselen: 38kV, 1 menit.

(9) Tegangan menahan impuls: 75kV (puncak).

(10) Suhu: 30 derajat untuk bagian yang dapat dihubungi dari kabinet sakelar; 65 derajat untuk permukaan konduktor.

(11) Uji efek busur gangguan internal: ruang kabel: 20kA/0.1s;

Ruang pemutus sirkuit: 20kA/0,8 detik.

(12) Uji luahan sebagian, sebagaimana ditentukan.

Persyaratan teknis struktur kabinet (tipe logam lapis baja yang dapat dilepas)

(1) Dimensi keseluruhan kabinet (kedalaman lebar tinggi) harus memenuhi persyaratan desain.

(2) Jalan masuk dan keluar kabel (busbar) harus memenuhi persyaratan desain.

Konstruksi Struktural:

(1) Komponen di setiap kabinet, seperti busbar, pemutus arus, trafo tegangan, dan kabel keluar harus dipisahkan.

(2) Ruang pemutus sirkuit harus terdiri dari unit tertutup pelat baja dengan perangkat yang diperlukan untuk menarik-bagian bergerak. Elemen bergerak dari parameter yang sama harus dapat dipertukarkan, dan elemen lain dengan parameter dan struktur yang sama juga dapat digunakan. menukarkan.

(3) Cangkang logam dan partisi kabinet harus diarde dengan andal, dan nilai pengenal konduktor pembumian dan sakelar pembumian harus memenuhi persyaratan waktu singkat-nilai dan arus tahan puncak. Kepadatan konduktor tembaga saat ini tidak boleh melebihi 200A/mm2.

(4) Steker isolasi dalam posisi bergerak harus tahan terhadap arus impuls sirkuit-pendek dan memastikan kontak yang baik.

(5) Saat menarik keluar troli, pastikan steker isolasi dicabut. Bukaan di partisi ditutup secara otomatis untuk mencegah akses ke bagian aktif.

(6) Komponen dalam kabinet sakelar harus dilengkapi dengan interlock. Troli hanya dapat ditarik keluar ketika pemutus sirkuit terputus. Sakelar pembumian dan pemutus sirkuit harus saling mengunci dengan andal. Untuk pengoperasian sakelar pembumian, harus ada indikator yang jelas untuk menunjukkan sisi outlet. Tidak ada tegangan, dan pemutus sirkuit terbuka untuk mencegah kesalahan operasi.

(7) Cangkang kabinet harus terbuat dari logam, cangkang harus memenuhi persyaratan peraturan perlindungan, dan baik lantai maupun dinding tidak dapat digunakan sebagai bagian dari cangkang kabinet (bagian bawah kabinet harus memungkinkan dua kabel untuk melewati dan digunakan sebagai terminal, seperti bantalan karet, dll., di atas bagian bawah Ruang kabel harus memiliki ruang pemasangan yang cukup untuk memasang-kabel bagian besar dan-transformator arus urutan nol).

(8) Pintu dan penutup untuk perawatan normal harus dibuka tanpa perkakas tangan, tetapi harus memiliki pengunci untuk keselamatan operator. Selain itu, gembok khusus harus disediakan.

(9) Jika ada lubang pengamatan pada selubung, harus memiliki kekuatan mekanik yang cukup dan harus mempertimbangkan jarak aman antara selubung dan komponen listrik dan langkah-langkah pelindung elektrostatis.

(10) Lubang udara atau lubang pembuangan harus memiliki tingkat keamanan yang sama dengan cangkangnya.

(11) Separator harus memenuhi standar proteksinya, dan separator isolasi harus mampu menahan uji tegangan ketahanan frekuensi daya. Harus ada ruang udara yang cukup antara sirkit utama dan partisi insulasi untuk dapat menahan uji tegangan ketahanan 150 persen dari tegangan pengenal.

(12) Busbar di setiap kabinet harus dipasang di kompartemen busbar terpisah. Busbar dan kabel dapat dihubungkan dengan pita tembaga. Urutan fase adalah fase pertama L1 (ditunjukkan dengan warna kuning), fase kedua L2 (ditunjukkan dengan warna hijau), fase ketiga L3 (ditandai dengan warna merah) dari atas ke bawah atau kiri ke kanan atau dari dalam ke luar.
