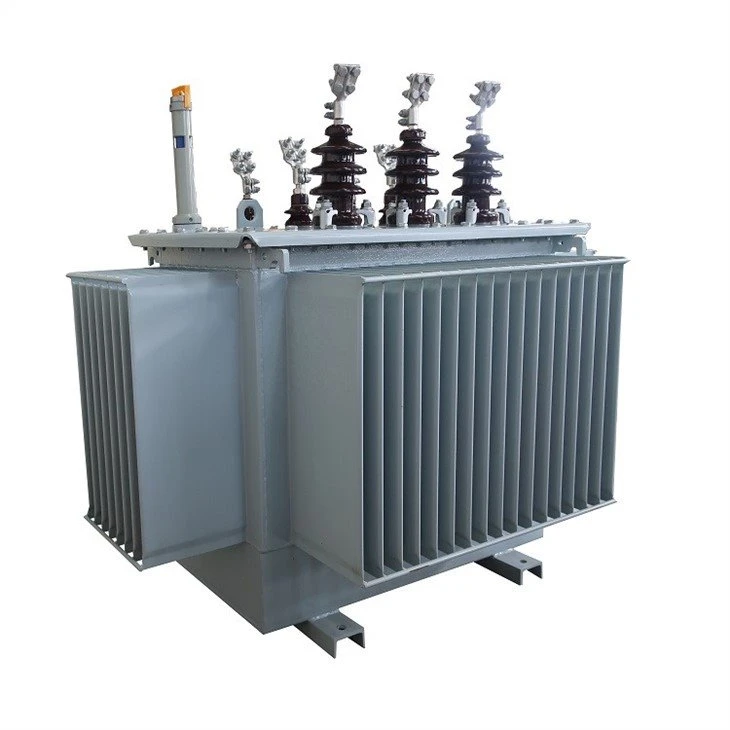

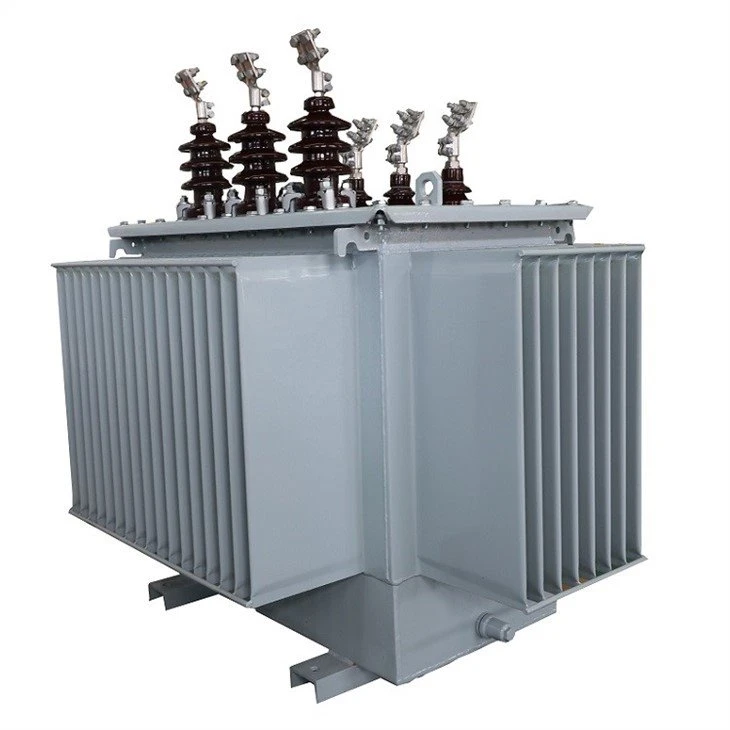

Trafo Daya Rugi Rendah

Trafo Daya Rugi Rendah

Trafo daya ini adalah trafo terendam minyak-tertutup penuh dengan keunggulan kehilangan rendah dan kebisingan rendah, yang diinginkan untuk efek penghematan-energi yang baik dan mengurangi polusi. Dibandingkan dengan trafo terendam oli biasa, trafo yang tertutup rapat menghilangkan konservator oli. Volume minyak transformator secara otomatis disesuaikan dan dikompensasi oleh elastisitas lembaran bergelombang tangki minyak bergelombang. Trafo diisolasi dari udara untuk mencegah dan memperlambat kerusakan oli dan penuaan isolasi, meningkatkan keandalan pengoperasian, dan pengoperasian normal bebas perawatan-.

1, Apa yang dimaksud dengan trafo terendam minyak?

Trafo terendam oli, disebut juga trafo terendam oli, merupakan perangkat trafo yang menggunakan pendingin oli untuk menurunkan suhu trafo. Berbeda dengan trafo kering, badan utama trafo terendam oli dipasang di tangki oli baja las yang diisi dengan oli isolasi. Ketika transformator terendam minyak beroperasi, panas dari kumparan dan inti besi terlebih dahulu diubah menjadi minyak isolasi dan kemudian menjadi media pendingin. Menurut kapasitasnya, dapat dibagi menjadi trafo pendingin bebas terendam dan trafo pendingin udara paksa terendam.

2, Struktur dan prinsip kerja transformator terendam minyak

Trafo terendam minyak secara struktural mirip dengan trafo. Ini adalah salah satu jenis trafo yang diklasifikasikan menurut bentuk insulasi inti besinya. Oleh karena itu, ia memiliki fitur kumparan terendam oli yang dapat dikenali, yang dapat mengurangi peta panas peralatan di dalamnya.

Komponen dasar tipe terendam oli terdiri dari inti magnet, belitan, dan busing. Inti magnet menyediakan jalur untuk fluks magnet. Belitan tersebut menciptakan medan magnet yang terdiri dari kumparan konduktor yang dililitkan di sekitar inti besi dan diisolasi dengan penghalang karton dan lapisan pelindung. Ketebalan lapisan insulasi belitan meningkat seiring dengan meningkatnya tegangan. Busing menghubungkan belitan trafo ke gardu induk.

Trafo jenis oli digunakan untuk distribusi tenaga listrik atau gardu induk. Inti dan kumparannya direndam dalam minyak, yang dapat mendinginkan dan mengisolasi. Oli bersirkulasi melalui pipa-pipa di dalam kumparan dan di sekitar kumparan serta komponen inti besi melalui konveksi. Oli didinginkan secara eksternal oleh tangki bahan bakar pada nilai tetapan rendah, dan oleh radiator berpendingin udara pada nilai tetapan tinggi.

3, Jenis transformator terendam minyak

Ada dua tipe utama trafo terendam oli: trafo-fasa tunggal dan trafo-fasa tiga.

A. Trafo terendam oli satu fasa

B. Transformator terendam oli tiga fasa

4, Tujuan penggunaan trafo terendam oli

Trafo jenis oli dapat dipasang di tanah, alas, atau tiang untuk penggunaan di luar ruangan. Mereka memberikan kinerja yang efisien dalam berbagai aplikasi, termasuk jaringan transmisi dan distribusi, pembangkit energi terbarukan, dan industri kecil.

Trafo minyak mempunyai kapasitas yang sangat besar sehingga akan menghemat banyak listrik, meminimalkan kehilangan energi, menghemat energi, dan mengurangi biaya pengguna. Tidak hanya itu, oli pada mesin juga dapat mendinginkan inti kawat bagian dalam sehingga meningkatkan ketahanan dan kinerja kelistrikan peralatan trafo.

5, Tindakan pencegahan dalam menggunakan-transformator terendam oli

1. Trafo terendam oli menggunakan oli untuk pengoperasiannya, sehingga kualitas oli akan sangat mempengaruhi umur dan keamanan trafo.

2. Selama penggunaan, sistem trafo perlu diperiksa dan dirawat secara teratur untuk memastikan pengoperasian mesin yang normal dan aman. Jika tidak, ada risiko tinggi terjadinya masalah dan bahaya ekstrem.

3. Limbah yang dihasilkan minyak bumi rentan mencemari lingkungan dan mempengaruhi kehidupan masyarakat sekitar. Oleh karena itu, pembuangan sampah secara bertahap juga penting

Tuangkan traduksi : Transfo H61 20KV 160kVA B2

Trafo H61 15(20)kV 160kVA B2

Trafo distribusi-tiga fase MV / LV dengan belitan MV dan LV pada daya tembaga lilitan P=160KVA

- Kepatuhan: NFC 52 100 - 52 112 dan 52 113 standar atau setara secara substansi

- Pendinginan alami: ONAN

- Penyesuaian tegangan MV: dengan mematikan +/- 5% di lima (5) posisi

- Ketik: pada pos H61

- Daya nominal: 160KVA

- Tegangan pengenal primer: 20.000V ± 5%

- Tegangan sekunder: mati 410V-beban antar fasa / 240V antara fasa dan netral

- Frekuensi: 50Hz

- Tegangan sirkuit pendek-: 4%

- Tidak-kehilangan beban kurang dari atau sama dengan 300W

- Kehilangan beban kurang dari atau sama dengan 2000W

- Kopling: Dyn11 dengan keluaran netral

- Penyeberangan MV dan LV: pada porselen

Kondisi trafo penggunaan normal

Ketinggiannya tidak melebihi 1000m;

Suhu sekitar:

Suhu maksimum +40 derajat

Suhu rata-rata bulan terpanas +30 derajat

Suhu rata-rata tahunan tertinggi +20 derajat

Suhu luar ruangan minimum -25 derajat

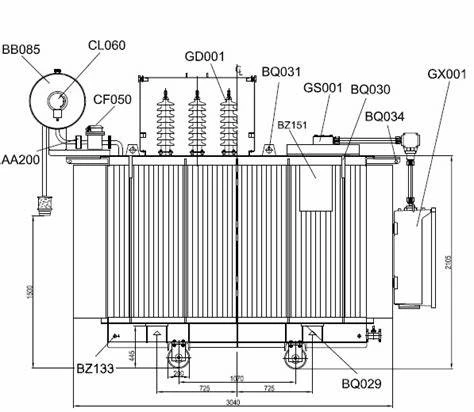

Parameter

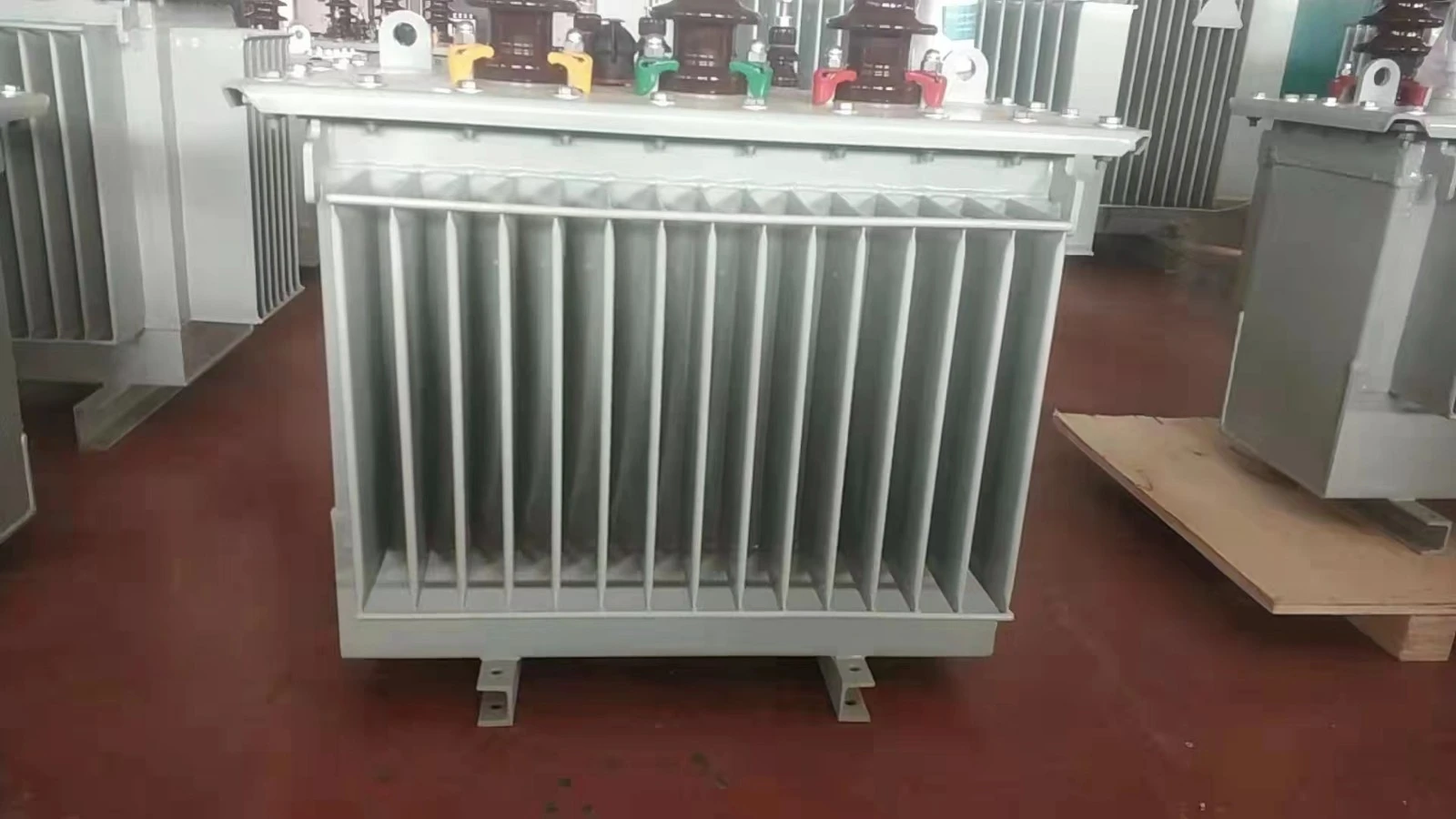

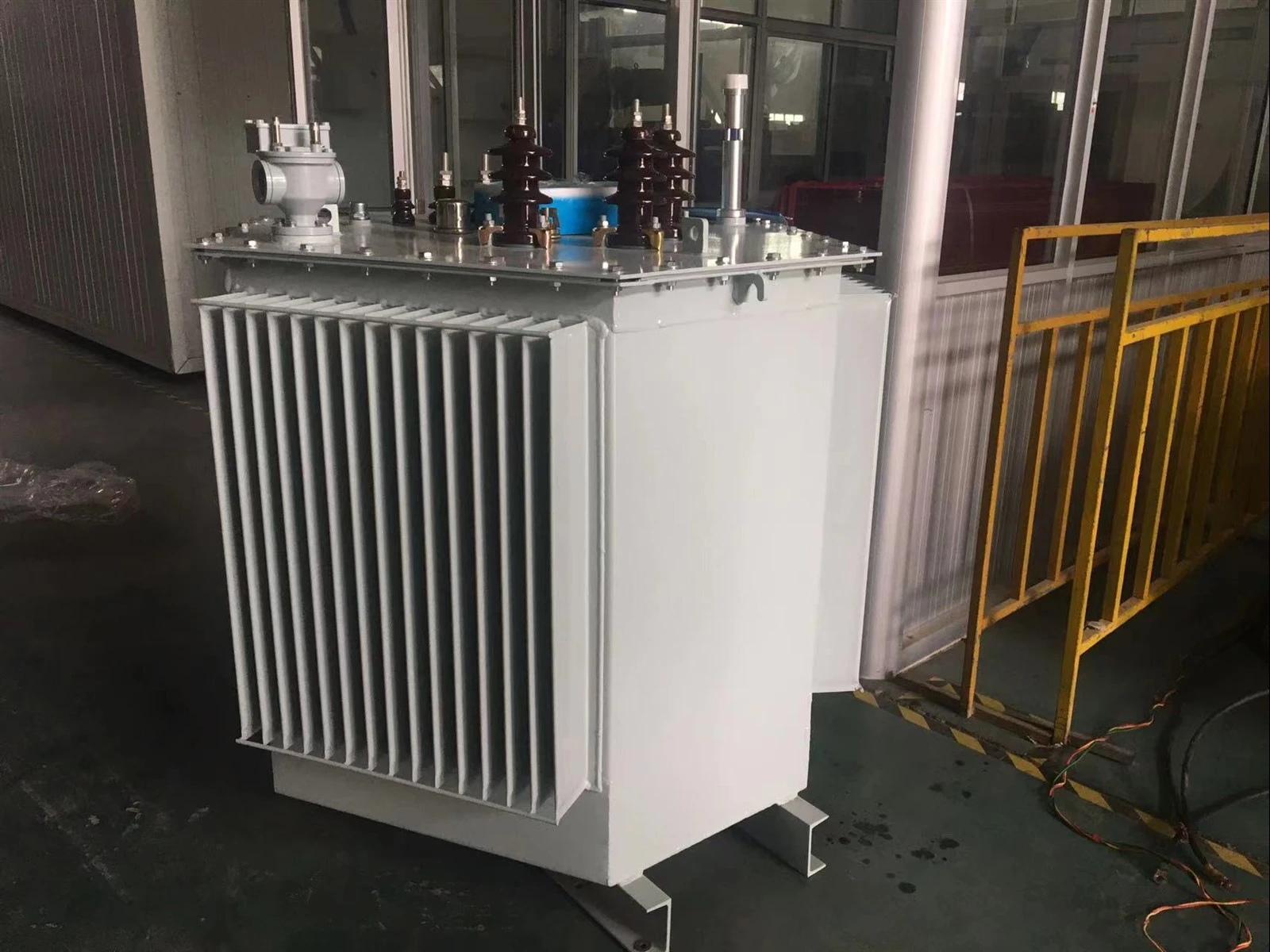

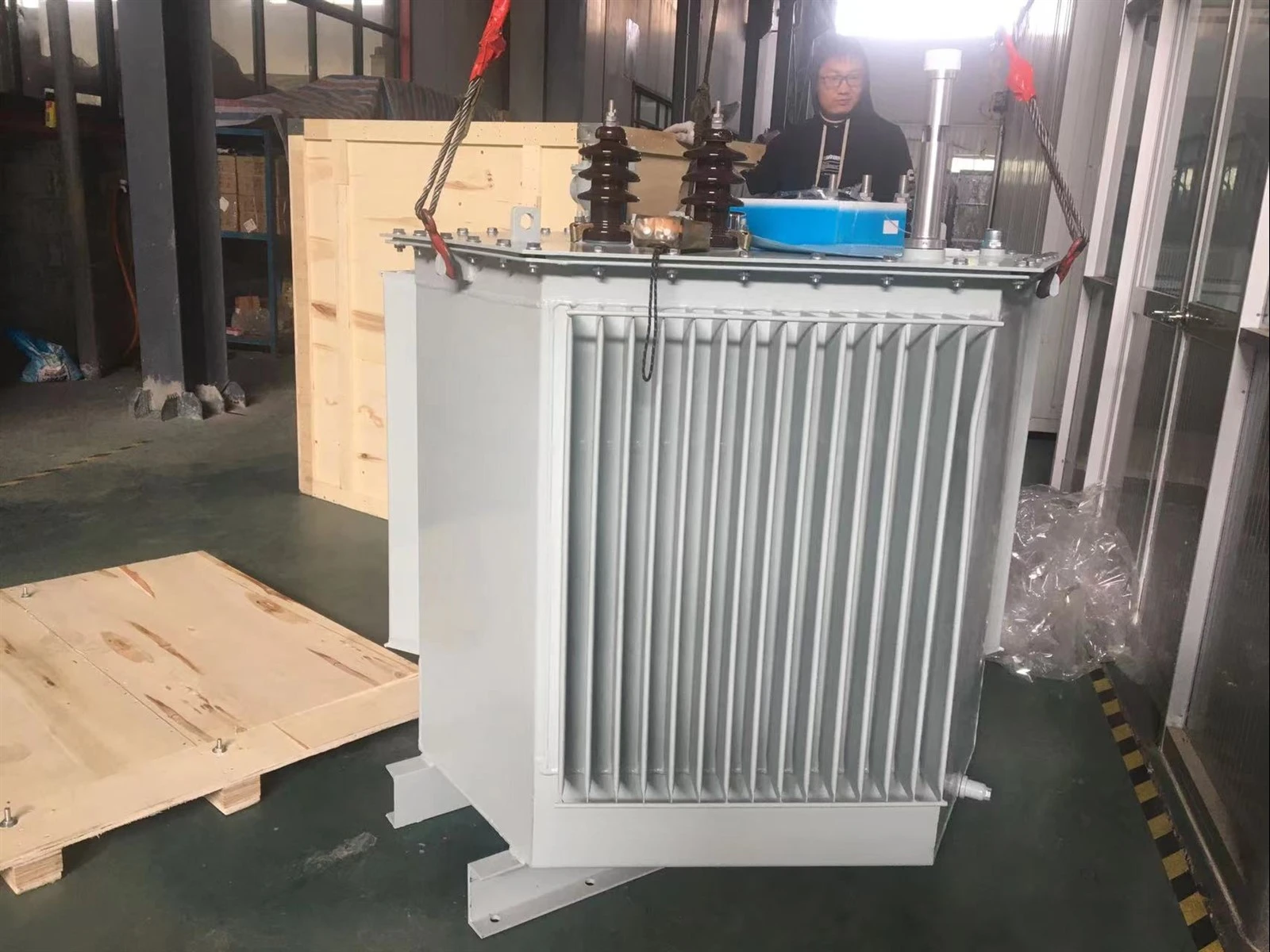

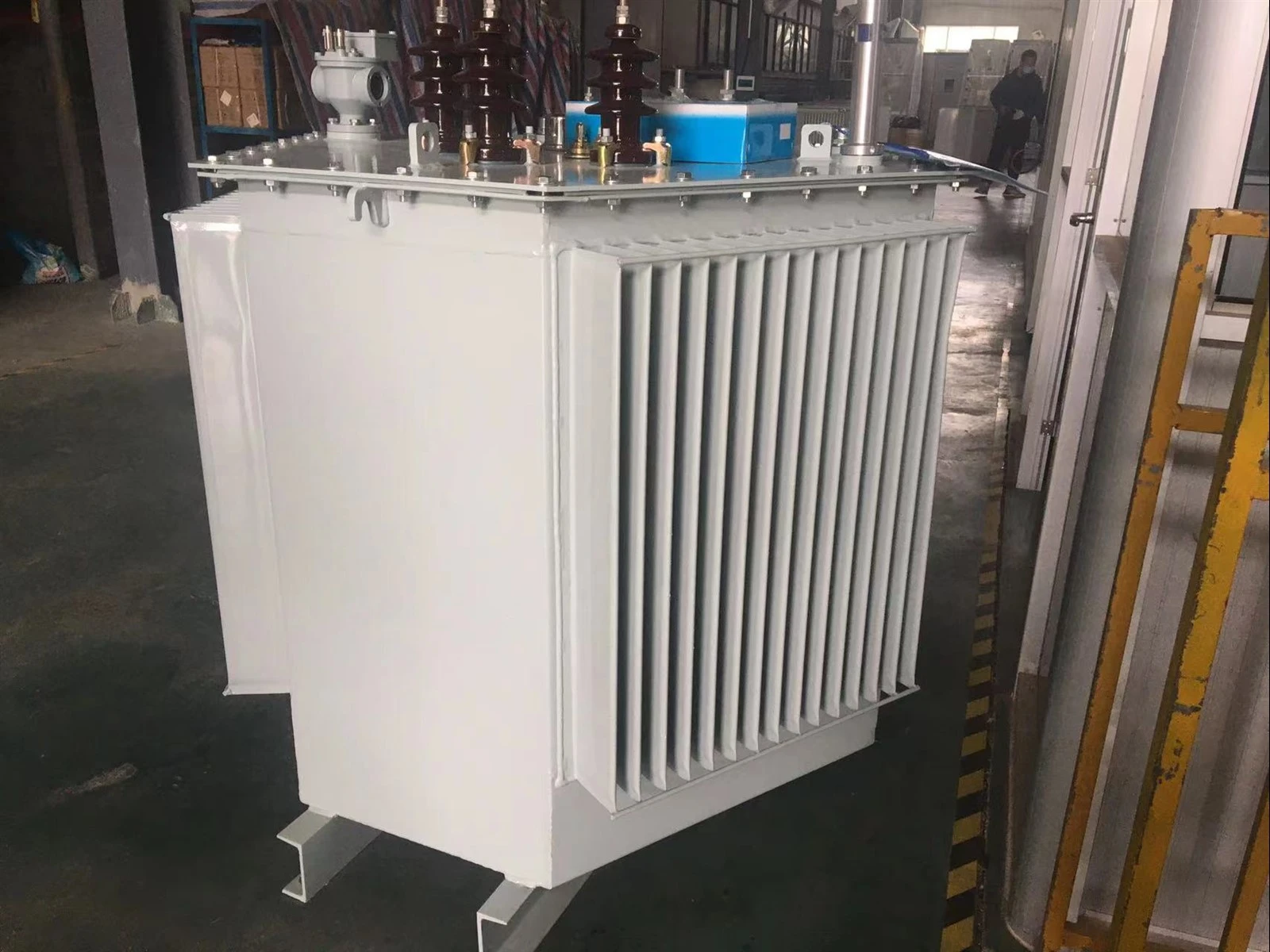

FOTO PRODUK

GAMBARAN UMUM PERUSAHAAN

Jiyuan Fengyuan Electrical Equipment Co., Ltd didirikan pada tahun 1984 dan merupakan perusahaan khusus yang mengkhususkan diri dalam produksi lemari saklar tegangan tinggi dan rendah oleh State Grid Corporation of China.

Kami memiliki lebih dari 30 tahun pengalaman profesional dalam kabinet switchgear lengkap tegangan tinggi dan rendah, gardu tipe kotak, transformator, dll, memiliki sertifikat CE, ISO, GB, CQC,

Pabrik langsung, Produsen profesional, Semua dapat disesuaikan sesuai dengan kebutuhan lokal Anda

Selamat datang di pertanyaan

PAMERAN

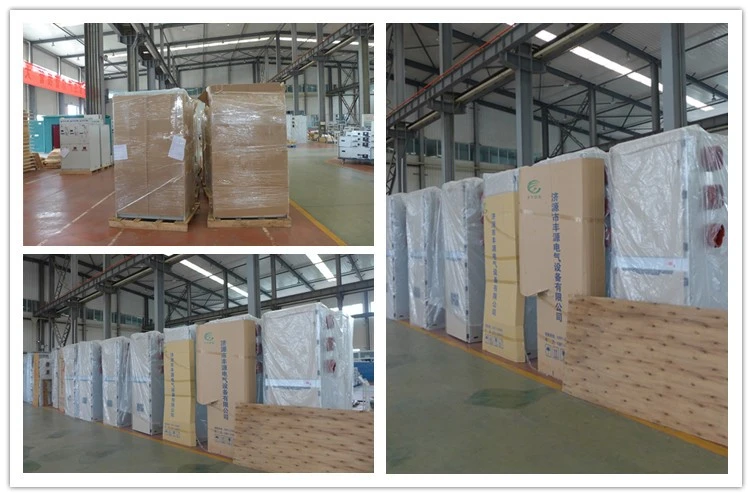

PENGEMASAN & PENGIRIMAN

Pertanyaan Umum

1. Q: Berapa jumlah pesanan minimum Anda?

J: Satu set.

2. T: Apa metode pengemasan Anda?

A: Tutupi dengan kantong plastik dan masukkan ke dalam kotak kayu. Trafo telah dikirimkan kepada Anda dengan kapal, kereta api, pesawat terbang, dll. Metode transportasi spesifiknya terserah Anda.

3. T: Apa syarat pembayarannya?

J: T/T, L/C, Western Union, dll.

4. T: Apakah OEM dan ODM tersedia?

J: Ya. Produk kami dapat disesuaikan. Kami memiliki tim desain dan insinyur, dan kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

5. T: Apakah Anda seorang produsen atau pedagang?

A: Kami adalah produsen transformator profesional dengan lebih dari 20 tahun pengalaman desain.

6. T: Di mana pabrik Anda?

A: Pabrik kami berlokasi di Henan, Cina, dan pengirimannya tepat waktu. Sangat menyambut Anda untuk mengunjungi pabrik. Setelah kami mendapatkan jadwal Anda, kami akan mengatur tenaga profesional untuk menindaklanjuti kebutuhan Anda.

Produk ini biasanya disesuaikan.

Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.

Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

Pelanggan Togo

Lembar Data N derajat 1-A: Trafo H61 20kV/400V sebesar 100kVA

JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, JANGAN RAGU YO HUBUNGI KAMI
