Minyak trafo merupakan cairan berbahan dasar minyak bumi yang mempunyai potensi terjadinya pembakaran dan mempunyai kelemahan terhadap lingkungan. Namun karena kinerjanya yang sangat baik dan harga minyak trafo yang murah, sebagian besar trafo tenaga masih menggunakan minyak trafo sebagai media insulasi dan pendingin.

Pada akhir abad ke-19, trafo mulai menggunakan minyak trafo sebagai media isolasi dan pendingin, sehingga menyebabkan munculnya trafo terendam oli. Selain cadangan alaminya yang melimpah dan harganya yang murah, minyak trafo telah banyak digunakan karena karakteristiknya sebagai berikut.

1) Bila digunakan bersama dengan bahan serat, kinerja insulasinya baik, yang dapat mengurangi jarak insulasi dan mengurangi biaya.

2) Oli transformator memiliki viskositas rendah dan kinerja perpindahan panas yang baik.

3) Secara efektif dapat melindungi inti besi dan belitan dari pengaruh kelembaban di udara.

4) Melindungi kertas insulasi dan karton dari aksi oksigen, mengurangi penuaan bahan insulasi, dan memperpanjang masa pakai trafo.

Kecuali untuk beberapa trafo kecil dan menengah serta trafo gas untuk keperluan khusus, sebagian besar trafo besar dan menengah masih menggunakan minyak trafo sebagai media pendingin dan insulasi.

Isolasi trafo yang diresapi minyak trafo memiliki tingkat ketahanan panas A dan suhu pengoperasian jangka panjang 105 derajat.

klasifikasi

Diferensiasi fase

Ini dapat dibagi menjadi transformator tiga fasa dan transformator satu fasa. Dalam sistem tenaga listrik tiga fasa umumnya digunakan trafo tiga fasa. Ketika kapasitasnya terlalu besar dan dibatasi oleh kondisi transportasi, tiga transformator satu fasa juga dapat digunakan dalam sistem tenaga tiga fasa untuk membentuk kelompok transformator.

Diferensiasi belitan

Ini dapat dibagi menjadi transformator belitan ganda dan transformator belitan rangkap tiga. Biasanya trafo merupakan trafo belitan ganda yang mempunyai dua buah belitan pada inti besinya, yang satu merupakan belitan asli dan yang lainnya merupakan belitan sekunder. Trafo tiga lilitan merupakan trafo dengan kapasitas lebih besar (di atas 5600 kVA) yang digunakan untuk menghubungkan tiga saluran transmisi tegangan berbeda. Dalam kasus khusus, ada juga trafo Saton yang menggunakan lebih banyak belitan.

Klasifikasi struktural

Ini dapat dibagi menjadi transformator tipe inti dan transformator tipe cangkang. Jika belitan dililitkan pada inti besi maka disebut transformator inti besi; Jika inti besi dililitkan di sekeliling belitan, itu adalah transformator cangkang besi. Keduanya hanya sedikit berbeda dalam strukturnya dan tidak memiliki perbedaan mendasar secara prinsip. Transformator daya semuanya bertipe inti besi.

Trafo terutama terdiri dari inti besi, belitan, tangki minyak, konservator, selongsong isolasi, tap changer, dan relai gas.

1. Inti besi

Inti besi merupakan bagian rangkaian magnet suatu transformator. Selama operasi, rugi-rugi histeresis dan rugi-rugi arus eddy dihasilkan untuk menghasilkan panas. Untuk mengurangi kehilangan panas serta mengurangi volume dan berat, inti besi terdiri dari lembaran baja silikon berorientasi butiran canai dingin dengan koefisien konduktivitas magnetik tinggi kurang dari 0,35mm. Menurut susunan belitan pada inti besi, ada dua jenis yaitu tipe inti dan tipe cangkang.

Pada trafo berkapasitas besar, untuk memastikan bahwa panas yang dihasilkan oleh hilangnya inti besi dapat sepenuhnya terbawa oleh minyak isolasi selama sirkulasi, untuk mencapai efek pendinginan yang baik, saluran minyak pendingin sering dipasang di inti besi. .

2. Berliku

Inti belitan dan besi keduanya merupakan komponen inti transformator. Karena hambatan belitan itu sendiri atau hambatan kontak pada sambungan, diketahui dari hukum Joule bahwa panas dihasilkan. Oleh karena itu, belitan tidak dapat melewatkan arus yang lebih tinggi dari arus pengenal untuk waktu yang lama. Selain itu, bila arus hubung singkat dilewatkan, gaya elektromagnetik yang signifikan akan timbul pada belitan dan merusak trafo. Ada dua tipe dasar belitan: konsentris dan tumpang tindih.

Gangguan utama pada belitan trafo adalah hubung singkat antar belitan dan hubung singkat pada casing. Hubungan pendek antar putaran terutama disebabkan oleh penuaan isolasi, atau kerusakan mekanis pada isolasi selama beban berlebih transformator dan melalui hubungan pendek. Ketika level oli di dalam trafo turun, menyebabkan belitan mengekspos level oli, korsleting antar belitan juga dapat terjadi; Selain itu, bila terjadi hubung singkat tembus, akibat pengaruh arus lebih, belitan berubah bentuk, menyebabkan kerusakan mekanis pada insulasi, dan juga menyebabkan hubung singkat antar belitan. Bila terjadi hubung singkat antar belitan, arus di dalam belitan hubung singkat dapat melebihi nilai pengenal, tetapi arus keseluruhan belitan tidak boleh melebihi nilai pengenal. Dalam hal ini, proteksi gas akan berfungsi, dan dalam kasus yang parah, perangkat proteksi diferensial juga akan berfungsi. Penyebab korsleting pada casing juga karena penuaan isolasi, kelembapan oli, penurunan level oli, atau petir dan tegangan lebih selama pengoperasian. Selain itu, bila terjadi hubung singkat tembus, deformasi belitan akibat arus lebih juga dapat menyebabkan korsleting pada casing. Bila terjadi korsleting pada casing, umumnya tindakan alat proteksi gas dan tindakan proteksi grounding.

3. Tangki bahan bakar

Badan (belitan dan inti besi) trafo terendam oli dipasang dalam tangki berisi oli trafo, yang dilas dengan pelat baja. Tangki minyak trafo menengah dan kecil terdiri dari cangkang kotak dan penutup kotak. Badan trafo ditempatkan di dalam cangkang kotak, dan penutup kotak dapat dibuka untuk mengangkat badan untuk pemeliharaan.

Klasifikasi pendinginan isolasi

Ini dapat dibagi menjadi trafo terendam minyak dan trafo tipe kering. Untuk meningkatkan kondisi insulasi dan pendinginan, inti besi dan belitan trafo direndam bersama dalam tangki minyak yang berisi minyak trafo. Dalam situasi khusus, seperti lampu jalan dan penerangan tambang, trafo kering juga digunakan.

Tipe terendam minyak

1. Transformator terendam minyak tidak tertutup: terutama termasuk S8, S9, S10 dan produk seri lainnya, banyak digunakan di perusahaan industri dan pertambangan, pertanian, dan bangunan sipil.

2. Transformator terendam oli tertutup: terutama termasuk S9, S9-M, S10-M dan rangkaian produk lainnya, biasanya digunakan di tempat dengan polusi minyak tinggi dan zat kimia dalam industri perminyakan dan kimia.

3. Trafo terendam oli tertutup: terutama tersedia dalam BS9, S9-, S10-, S11-MR, SH, SH12-M dan rangkaian produk lainnya, dapat digunakan untuk distribusi listrik di berbagai tempat seperti perusahaan industri dan pertambangan, pertanian, dan bangunan sipil.

Selain itu, terdapat berbagai trafo khusus untuk keperluan tertentu. Misalnya saja Trafo tegangan tinggi untuk pengujian, Trafo untuk tungku listrik, Trafo untuk pengelasan dan Trafo untuk rangkaian thyristor, Trafo tegangan dan Trafo arus untuk alat ukur.

Karakteristik kinerja

A. Gulungan tegangan rendah dari transformator terendam minyak umumnya mengadopsi struktur silinder dengan gulungan foil tembaga, kecuali untuk kabel tembaga berkapasitas kecil; Belitan tegangan tinggi mengadopsi struktur silinder multi-lapis, memastikan distribusi putaran ampere yang seimbang, kebocoran magnetik rendah, kekuatan mekanik tinggi, dan ketahanan hubung singkat yang kuat.

B. Inti besi dan belitan masing-masing mengadopsi ukuran pengikatan, dan bagian pengikat seperti kabel tinggi dan tegangan rendah perangkat dilengkapi dengan mur anti kendor yang dapat mengunci sendiri. Mereka mengadopsi struktur inti yang tidak menggantung dan dapat menahan benturan transportasi.

C. Kumparan dan inti besi dikeringkan secara vakum, dan minyak trafo disaring dan disuntikkan menggunakan proses vakum untuk meminimalkan kelembapan di dalam trafo.

D. Tangki oli mengadopsi pelat bergelombang, yang memiliki fungsi pernapasan untuk mengkompensasi perubahan volume oli yang disebabkan oleh perubahan suhu. Oleh karena itu, produk ini tidak memiliki tangki penyimpanan minyak, yang jelas mengurangi ketinggian trafo.

e. Karena penggantian tangki penyimpanan minyak dengan lembaran bergelombang, minyak transformator diisolasi dari luar, secara efektif mencegah masuknya oksigen dan air, yang dapat menyebabkan penurunan kinerja insulasi.

F. Berdasarkan lima poin kinerja di atas, hal ini memastikan bahwa trafo terendam oli tidak memerlukan penggantian oli selama pengoperasian normal, sehingga sangat mengurangi biaya perawatan trafo dan memperpanjang masa pakainya.

Poin pemilihan utama

Memuat alam

1) Bila terdapat beban primer atau sekunder dalam jumlah besar, disarankan untuk memasang dua atau lebih trafo. Apabila salah satu trafo diputus maka kapasitas trafo yang tersisa dapat memenuhi konsumsi listrik beban primer dan sekunder. 1, Beban sekunder harus dipusatkan sebanyak mungkin dan tidak boleh terlalu tersebar.

2) Bila kapasitas beban musiman besar, trafo khusus harus dipasang. Misalnya beban AC dan freezer pada bangunan sipil berukuran besar, serta beban pemanas pemanas listrik.

3) Bila beban terkonsentrasi besar, trafo khusus harus dipasang. Seperti peralatan pemanas besar, mesin sinar-X besar, tungku busur listrik, dll.

4) Jika beban penerangan besar atau penggunaan trafo bersama untuk daya dan penerangan sangat mempengaruhi kualitas penerangan dan umur bohlam, trafo penerangan khusus dapat dipasang. Secara umum, daya dan penerangan berbagi trafo.

Lingkungan penggunaan

Dalam kondisi medium normal, dapat dipilih trafo terendam oli atau trafo tipe kering, seperti gardu listrik mandiri atau terpasang untuk perusahaan industri dan pertambangan, pertanian, dan gardu listrik mandiri untuk kawasan pemukiman. Trafo yang tersedia untuk dipilih meliputi S8, S9, S10, SC (B) 9, SC (B) 10, dll.

Suhu lingkungan

① Pertahankan stabilitas jangka panjang pada suhu 220 derajat

② Mampu menahan pengoperasian jangka pendek pada suhu 350 derajat

③ Pertahankan kinerja yang stabil pada rentang suhu dan kelembapan yang luas

④ Pada suhu 250 derajat, tidak akan meleleh, mengalir, atau mendukung pembakaran

⑤ Tidak ada gas beracun atau korosif yang akan dilepaskan pada suhu 750 derajat

Persyaratan instalasi

1. Jalur pondasi trafo harus horizontal, dan konservator minyak harus memiliki kemiringan 1-1,5%.

2. Transformer harus diperkuat.

3. Kabel primer dan sekunder transformator tidak boleh menimbulkan tegangan pada busing.

Cangkang trafo terhubung erat ke titik netral dan perangkat grounding untuk membentuk trinitas 800KVA (pasang relai gas).

ciri

keuntungan

1. Minyak trafo memiliki insulasi dan konduktivitas termal yang baik, sedangkan minyak trafo murah.

2. Dapat memecahkan masalah pembuangan panas berkapasitas tinggi dan isolasi tegangan tinggi pada transformator.

kerugian

1. Minyak trafo mudah terbakar dan dapat terbakar serta meledak jika terkena api

2. Minyak trafo berbahaya bagi kesehatan manusia

3. Oli trafo perlu diperiksa secara berkala

4. Kinerja penyegelan trafo yang terendam oli buruk dan harus sudah tua, sehingga mengakibatkan kebocoran oli yang parah di lokasi pengoperasian, yang memengaruhi keselamatan pengoperasian peralatan dan juga berdampak pada lingkungan.

5. Tingkat isolasi transformator terendam minyak rendah, dan dirancang serta diproduksi sesuai dengan isolasi Kelas A.

Parameter Teknis

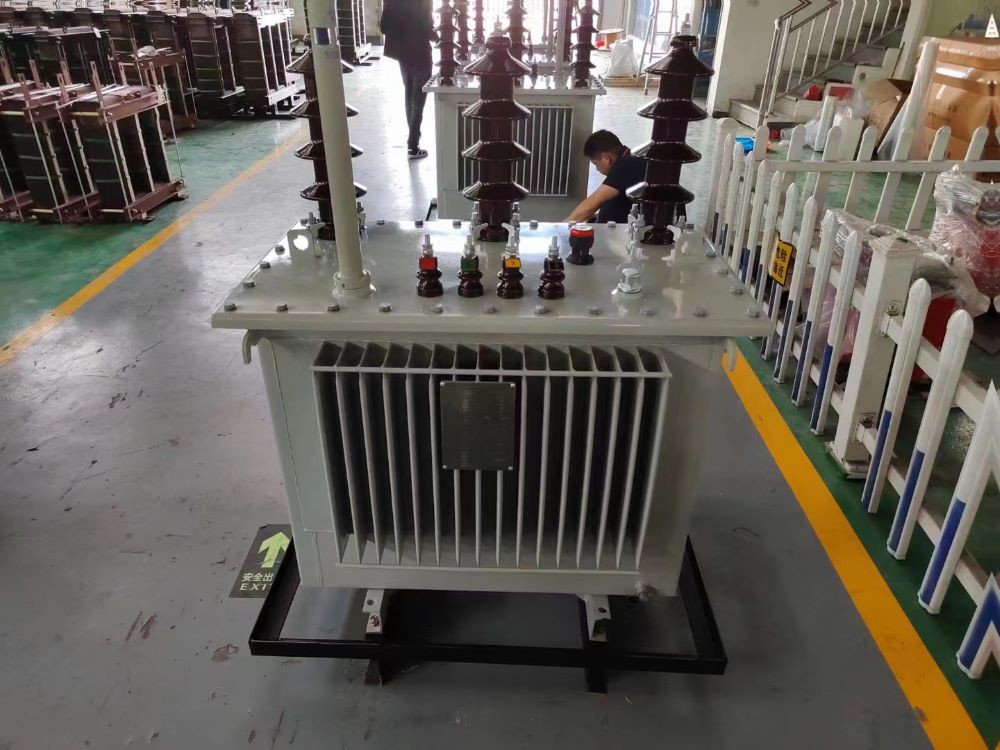

Tuangkan traduksi : Transfo H61 20KV 160kVA B2

Trafo H61 15(20)kV 160kVA B2

Trafo distribusi MV / LV tiga fasa dengan belitan MV dan LV pada lilitan daya tembaga P=160KVA
- Kepatuhan: Standar NFC 52 100 - 52 112 dan 52 113 atau setara secara substansi
- Pendinginan alami: ONAN
- Penyesuaian tegangan MV: dengan mematikan +/- 5% di lima (5) posisi
- Ketik: pada pos H61
- Daya nominal : 160KVA
- Tegangan pengenal primer: 20,000V ± 5%
- Tegangan sekunder: 410V off-load antara fase / 240V antara fase dan netral
- Frekuensi: 50Hz
- Tegangan hubung singkat: 4%
- Kehilangan tanpa beban kurang dari atau sama dengan 300W
- Kehilangan beban kurang dari atau sama dengan 2000W
- Kopling: Dyn11 dengan keluaran netral
- Penyeberangan MV dan LV: pada porselen





















Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.



Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100% dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100%.



Q7: Bisakah harga dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan kuantitas atau paket Anda



Q8: Bagaimana dengan inspeksi?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.



Q9: Apa syarat pembayarannya?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C dapat diterima. 30% T/T di muka, saldo 70% sebelum pengiriman.



Q10 : Layanan apa yang ditawarkan oleh perusahaan?

A: Kami memiliki tim insinyur profesional yang dapat merancang dan mengembangkan cetakan untuk memenuhi kebutuhan pelanggan yang berbeda.

Kami juga memiliki tim penjualan untuk menawarkan layanan yang baik mulai dari pra-penjualan hingga purna jual.







Produk ini biasanya disesuaikan.
Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.
Silakan klik tombol di bawah ini untuk mengirimkan informasi kepada kami, dan staf penjualan kami akan menghubungi Anda untuk memberikan gambar desain kepada Anda



Berikut adalah contoh pelanggan kami untuk referensi Anda

KLIEN AS

Lembar data N derajat 2-A: Transformator H61 33 kV/400V sebesar 160 kVA

DESAIN	S UNIT	DATA KHUSUS	DATA CALON
Pembuat		Untuk ditunjukkan
Standar referensi		IEC 60076
Jenis		Fase
Tong		Kedap udara
Eksekusi		Tropis
Dielektrik		Minyak bebas PCB
Instalasi		Di tiang
Suhu lingkungan pengoperasian	derajat	45
Frekuensi terukur	Hz	50
Nilai daya	Kva	160
Nilai tegangan primer	Kv	33
Tingkat isolasi ditetapkan ke sekolah dasar	Kv	36
Jumlah tahapan di sekolah dasar		03
Tegangan sekunder	V	400/230
Kisaran penyesuaian tegangan di sisi M saat tanpa muatan	%	±2.5
Kopel		Yzn11
Tegangan hubung singkat	%	4 - 4.5
Berukuran netral untuk satu muatan	%	100
Kerugian vakum maksimum	W	230 – 460
Kerugian karena beban Maxi	W	1450 - 2350
Temperatur oli kondisi tunak maksimum	derajat	55
Temperatur maksimum belitan dalam keadaan tunak	derajat	60
Bahan berliku		Tembaga elektrolitik
Tingkat kebisingan maksimum	Db	52
Penahan frekuensi industri 50Hz, 1 menit	Kv	50 - 70
Ketahanan gelombang kejut (1,2/50 mikro)	Kv	125 - 170
Pendinginan		PADA
Papan nama		01
Koneksi pembumian		01
Dimensi Tinggi/lebar/kedalaman	mm x mm x mm	1200 X 1050 X 710
Massa total trafo termasuk minyak	kg	400
Massa minyak	kg	90
CAT
		Tropis dan anti karat
		Lapisan
		Bahan pengikat
		Warna
		Rencana dan diagram teknis harus disediakan.



JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, JANGAN RAGU YO HUBUNGI KAMI

Tag populer: h61 3 transformator minyak fase 11kv/380v, Cina, produsen, pemasok, disesuaikan
