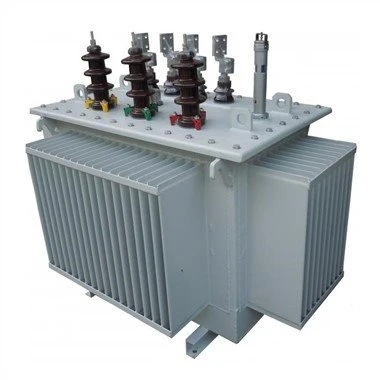

1000KVA 10/0.4KV Trafo Tenaga Minyak

1000KVA 10/0.4KV trafo tenaga minyak



Trafo terendam oli mengadopsi inti besi luka tiga dimensi. Karena tiga pilar inti besinya disusun dalam segitiga sama sisi tiga dimensi, belitannya rapat, ketiga sirkuit magnetnya memiliki panjang yang sama, dan sirkuit magnetnya tidak memiliki celah udara. Terpendek, area penampang kaki inti lebih dekat ke lingkaran, semakin meningkatkan kinerja, mengurangi kerugian, mengurangi kebisingan, menyeimbangkan tiga suku, dan mengurangi komponen harmonik ketiga. Namun karena saklar pengatur tekanan berada di dalam tangki air. Saat menyesuaikan tekanan, kontak sakelar tidak dapat dilihat dari luar. Ada dua jenis fenomena reaksi: kontak yang buruk dan sirkuit terbuka. Jika kontaknya tidak bagus, sakelar mudah terbakar saat beban terlalu besar.

Trafo terendam oli adalah peralatan penting dalam sistem tenaga, terutama digunakan untuk mengubah tegangan dan mengirimkan energi listrik. Trafo terendam oli terutama beroperasi berdasarkan prinsip induksi elektromagnetik. Cocok untuk transformasi jaringan listrik di daerah perkotaan dan pedesaan, perusahaan industri dan pertambangan, dan lebih cocok untuk transformator kombinasi dan transformator gardu induk yang dipasang sebelumnya.



2, Struktur dan prinsip kerja transformator terendam minyak

Trafo terendam minyak secara struktural mirip dengan trafo Ini adalah salah satu jenis trafo yang diklasifikasikan menurut bentuk insulasi inti besi. Oleh karena itu, ia memiliki fitur kumparan terendam oli yang dapat dikenali, yang dapat mengurangi peta panas peralatan di dalamnya.

Komponen dasar dari tipe terendam oli terdiri dari inti magnetik, belitan, dan busing. Inti magnetik menyediakan jalur untuk fluks magnet. Belitan menciptakan medan magnet yang terdiri dari gulungan konduktor yang dililitkan di sekitar inti besi dan diisolasi dengan penghalang karton dan lapisan pelindung. Ketebalan lapisan insulasi belitan meningkat dengan meningkatnya tegangan. Busing menghubungkan belitan trafo ke gardu induk.

Trafo jenis oli digunakan untuk distribusi listrik atau gardu induk. Inti dan gulungannya direndam dalam minyak, yang dapat mendinginkan dan melindungi. Minyak bersirkulasi melalui pipa-pipa di koil dan di sekitar koil dan komponen inti besi melalui konveksi. Oli didinginkan secara eksternal oleh tangki bahan bakar pada nilai pengenal rendah, dan oleh radiator berpendingin udara pada nilai pengenal tinggi.

3, Jenis transformator terendam minyak

Ada dua jenis utama transformator terendam minyak: transformator satu fasa dan transformator tiga fasa.

A. Trafo terendam minyak satu fasa

B. Trafo terendam minyak tiga fasa

4, Tujuan menggunakan transformator terendam minyak

Trafo jenis oli dapat dipasang di tanah, alas, atau tiang untuk penggunaan di luar ruangan. Mereka memberikan kinerja yang efisien dalam berbagai aplikasi, termasuk jaringan transmisi dan distribusi, pembangkit energi terbarukan, dan industri kecil.

Trafo oli memiliki kapasitas yang sangat besar, sehingga akan menghemat banyak listrik, meminimalkan kehilangan energi, menghemat energi, dan mengurangi biaya pengguna. Tidak hanya itu, oli di dalam mesin juga dapat mendinginkan inti kabel internal, sehingga meningkatkan daya tahan dan performa kelistrikan peralatan trafo.

5, Tindakan pencegahan untuk menggunakan transformator terendam minyak

1. Trafo terendam oli menggunakan oli untuk pengoperasiannya, sehingga kualitas oli secara signifikan akan mempengaruhi umur dan keamanan trafo.

2. Selama penggunaan, sistem transformator perlu diperiksa dan dirawat secara teratur untuk memastikan pengoperasian mesin yang normal dan aman. Jika tidak, ada risiko masalah yang tinggi dan bahaya yang ekstrim.

3. Limbah yang dihasilkan minyak bumi rawan mencemari lingkungan dan mempengaruhi kehidupan masyarakat sekitar. Oleh karena itu, pembuangan limbah secara bertahap juga penting



Temperatur pengoperasian trafo terendam oli

Ketika trafo terendam oli bekerja, perlu dipastikan bahwa suhu kerja tidak akan menyebabkan oli trafo rusak terlalu cepat, sehingga meningkatkan biaya pengoperasian. Ketika suhu pengoperasian trafo terendam oli mencapai 85 derajat Celcius, alarm akan terpicu. Ketika suhu maksimum mencapai 95 derajat Celcius, saklar trafo akan dimatikan.

Oleh karena itu, ditetapkan bahwa suhu oli pada suhu kerja atas transformator terendam oli tidak boleh melebihi 85 derajat. Kapasitas pengenal transformator mengacu pada daya maksimum yang diizinkan untuk operasi berkelanjutan jangka panjang ketika transformator dapat mencapai efisiensi yang wajar secara ekonomi dan masa pakai normal yang diharapkan di bawah suhu lingkungan yang ditentukan. Suhu lingkungan yang ditentukan untuk transformator adalah suhu maksimum 40 derajat , suhu rata-rata harian maksimum 30 derajat , suhu rata-rata tahunan maksimum 20 derajat , suhu minimum -25 derajat untuk transformator luar ruangan, dan {{6 }} derajat C untuk transformator dalam ruangan.

Menurut pengalaman operasi dan penelitian khusus, ketika suhu insulasi belitan transformator berada dalam kisaran 80-140 derajat , kehilangan masa pakai insulasi menjadi dua kali lipat dan masa pakai berkurang setengahnya untuk setiap kenaikan 6 derajat. Ini adalah aturan 6 derajat C untuk pengoperasian trafo. Suhu maksimum yang diperbolehkan untuk operasi jangka panjang belitan transformator adalah suhu umur layanan normal, dan nilai maksimum yang diijinkan untuk suhu hot spot belitan adalah suhu aman.

Untuk mencapai masa pakai yang paling ekonomis dari bahan insulasi, mereka dibagi menjadi tingkat ketahanan panas yang berbeda seperti Y, A, E, B, F, H, C, dll. Berdasarkan suhu kerja maksimum yang diijinkan. Situasi normal. Suhu kerja maksimum yang diijinkan untuk insulasi Kelas Y adalah 90 derajat, Kelas A adalah 105 derajat, Kelas E adalah 120 derajat, Kelas B adalah 130 derajat, Kelas F adalah 155 derajat, Kelas H adalah 180 derajat, dan Kelas C di atas 180 derajat



Tranduksi traduksi : Transfo H61 20KV 160kVA B2

Trafo H61 15(20)kV 160kVA B2

Trafo distribusi MV / LV tiga fasa dengan belitan MV dan LV dengan lilitan daya tembaga P=160KVA
- Kepatuhan: NFC 52 100 - 52 112 dan 52 113 standar atau substansi yang setara
- Pendinginan alami: ONAN
- Penyesuaian voltase MV: dengan mematikan plus /- 5 persen dalam lima (5) posisi
- Jenis: pada pos H61
- Daya nominal: 160KVA
- Tegangan terukur primer: 20,000V ± 5 persen
- Tegangan sekunder: 410V off-load antara fase / 240V antara fase dan netral
- Frekuensi: 50Hz
- Tegangan hubung singkat: 4 persen
- Kerugian tanpa beban kurang dari atau sama dengan 300W
- Beban yang hilang kurang dari atau sama dengan 2000W
- Kopling: Dyn11 dengan output netral
- Penyeberangan MV dan LV: di porselen



FOTO PRODUK



Bengkel PABRIK

TINJAUAN PERUSAHAAN

PAMERAN

PENGEMASAN & PENGIRIMAN

FAQ

Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat Disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.



Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100 persen dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100 persen.



Q7 : Apakah harga bisa dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan jumlah atau paket Anda



Q8 : Bagaimana dengan inspeksi?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.



Q9: Apa itu ketentuan pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C dapat diterima. 30 persen T/T di muka, saldo 70 persen sebelum pengiriman.



Q10 : Layanan apa yang ditawarkan oleh perusahaan?

A: Kami memiliki tim insinyur profesional yang dapat merancang dan mengembangkan cetakan untuk memenuhi kebutuhan pelanggan yang berbeda.

Kami juga memiliki tim penjualan untuk menawarkan layanan yang baik dari pra-penjualan hingga purna jual.



Produk ini biasanya disesuaikan.
Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.
Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

pelanggan Uzbekistan

Lembar Data N derajat 1-A: Transformator H61 20kV/400V dari 100kVA

PENUNJUKAN	UNIT	DATA KHUSUS	DATA KANDIDAT
Pembuat		Untuk ditunjukkan
Standar referensi		IEC 60076
Jenis		Fase
Tong		Kedap udara
Eksekusi		Tropis
Dielektrik		minyak bebas PCB
Instalasi		Di tiang
Suhu lingkungan operasi	derajat	45
Nilai frekuensi	Hz	50
Nilai daya	Kva	100
Nilai tegangan primer	Kv	20
Tingkat isolasi ditugaskan ke sekolah dasar	Kv	24
Jumlah fase di sekolah dasar		03
Tegangan sekunder	V	400/230
Kisaran penyesuaian voltase di sisi M saat dibongkar	persen	±2.5
Kopel		DYn11
Tegangan hubung singkat	persen	4 – 4.5
Ukuran netral untuk satu beban	persen	100
Kerugian vakum maksimum	W	230 - 460
Kerugian karena beban Maxi	W	1450 - 2350
Suhu minyak tunak maksimum	derajat	55
Suhu maksimum belitan dalam kondisi stabil	derajat	60
Bahan berliku		Tembaga elektrolit
Tingkat kebisingan maksimum	Db	52
Tahan frekuensi industri 50Hz, 1 mnt	Kv	50 – 70
Resistensi gelombang kejut (1,2/50 mikro)	Kv	125 - 170
Pendinginan		PADA
Papan nama		01
Koneksi grounding		01
Dimensi Tinggi/lebar/dalam	mm x mm x mm	1200 X 1270 X 820
Massa total trafo termasuk oli	Kg	700
Massa minyak	Kg	160
CAT
		Tropicalized dan anti karat
	Nomor	Lapisan
		Bahan pengikat
		Warna
		Rencana dan diagram teknis harus disediakan.
