1, Apa yang dimaksud dengan trafo terendam minyak?

Trafo terendam oli, disebut juga trafo terendam oli, merupakan perangkat trafo yang menggunakan pendingin oli untuk menurunkan suhu trafo. Berbeda dengan trafo kering, badan utama trafo terendam oli dipasang di tangki oli baja las yang diisi dengan oli isolasi. Ketika transformator terendam minyak beroperasi, panas dari kumparan dan inti besi terlebih dahulu diubah menjadi minyak isolasi dan kemudian menjadi media pendingin. Menurut kapasitasnya, dapat dibagi menjadi trafo pendingin bebas terendam dan trafo pendingin udara paksa terendam.

2, Struktur dan prinsip kerja transformator terendam minyak

Trafo terendam minyak secara struktural mirip dengan trafo. Ini adalah salah satu jenis trafo yang diklasifikasikan menurut bentuk insulasi inti besinya. Oleh karena itu, ia memiliki fitur kumparan terendam oli yang dapat dikenali, yang dapat mengurangi peta panas peralatan di dalamnya.

Komponen dasar tipe terendam oli terdiri dari inti magnet, belitan, dan busing. Inti magnet menyediakan jalur untuk fluks magnet. Belitan tersebut menciptakan medan magnet yang terdiri dari kumparan konduktor yang dililitkan di sekitar inti besi dan diisolasi dengan penghalang karton dan lapisan pelindung. Ketebalan lapisan insulasi belitan meningkat seiring dengan meningkatnya tegangan. Busing menghubungkan belitan trafo ke gardu induk.

Trafo jenis oli digunakan untuk distribusi tenaga listrik atau gardu induk. Inti dan kumparannya direndam dalam minyak, yang dapat mendinginkan dan mengisolasi. Oli bersirkulasi melalui pipa-pipa di dalam kumparan dan di sekitar kumparan serta komponen inti besi melalui konveksi. Oli didinginkan secara eksternal oleh tangki bahan bakar pada nilai tetapan rendah, dan oleh radiator berpendingin udara pada nilai tetapan tinggi.

3, Jenis transformator terendam minyak

Ada dua tipe utama trafo terendam oli: trafo-fasa tunggal dan trafo-fasa tiga.

A. Trafo terendam oli satu fasa

B. Transformator terendam oli tiga fasa

4, Tujuan penggunaan trafo terendam oli

Trafo jenis oli dapat dipasang di tanah, alas, atau tiang untuk penggunaan di luar ruangan. Mereka memberikan kinerja yang efisien dalam berbagai aplikasi, termasuk jaringan transmisi dan distribusi, pembangkit energi terbarukan, dan industri kecil.

Trafo oli mempunyai kapasitas yang sangat besar sehingga akan menghemat banyak listrik, meminimalkan kehilangan energi, menghemat energi, dan mengurangi biaya pengguna. Tidak hanya itu, oli pada mesin juga dapat mendinginkan inti kawat bagian dalam sehingga meningkatkan ketahanan dan kinerja kelistrikan peralatan trafo.

5, Tindakan pencegahan dalam menggunakan-transformator terendam oli

1. Trafo terendam oli menggunakan oli untuk pengoperasiannya, sehingga kualitas oli akan sangat mempengaruhi umur dan keamanan trafo.

2. Selama penggunaan, sistem trafo perlu diperiksa dan dirawat secara teratur untuk memastikan pengoperasian mesin yang normal dan aman. Jika tidak, ada risiko tinggi terjadinya masalah dan bahaya ekstrem.

3. Limbah yang dihasilkan minyak bumi rentan mencemari lingkungan dan mempengaruhi kehidupan masyarakat sekitar. Oleh karena itu, pembuangan sampah secara bertahap juga penting

Tuangkan traduksi : Transfo H61 20KV 160kVA B2

Trafo H61 15(20)kV 160kVA B2

Trafo distribusi-tiga fase MV / LV dengan belitan MV dan LV pada daya tembaga lilitan P=160KVA

- Kepatuhan: NFC 52 100 - 52 112 dan 52 113 standar atau setara secara substansi

- Pendinginan alami: ONAN

- Penyesuaian tegangan MV: dengan mematikan +/- 5% di lima (5) posisi

- Ketik: pada pos H61

- Daya nominal: 160KVA

- Tegangan pengenal primer: 20.000V ± 5%

- Tegangan sekunder: mati 410V-beban antar fasa / 240V antara fasa dan netral

- Frekuensi: 50Hz

- Tegangan sirkuit pendek-: 4%

- Tidak-kehilangan beban kurang dari atau sama dengan 300W

- Kehilangan beban kurang dari atau sama dengan 2000W

- Kopling: Dyn11 dengan output netral

- Penyeberangan MV dan LV: pada porselen

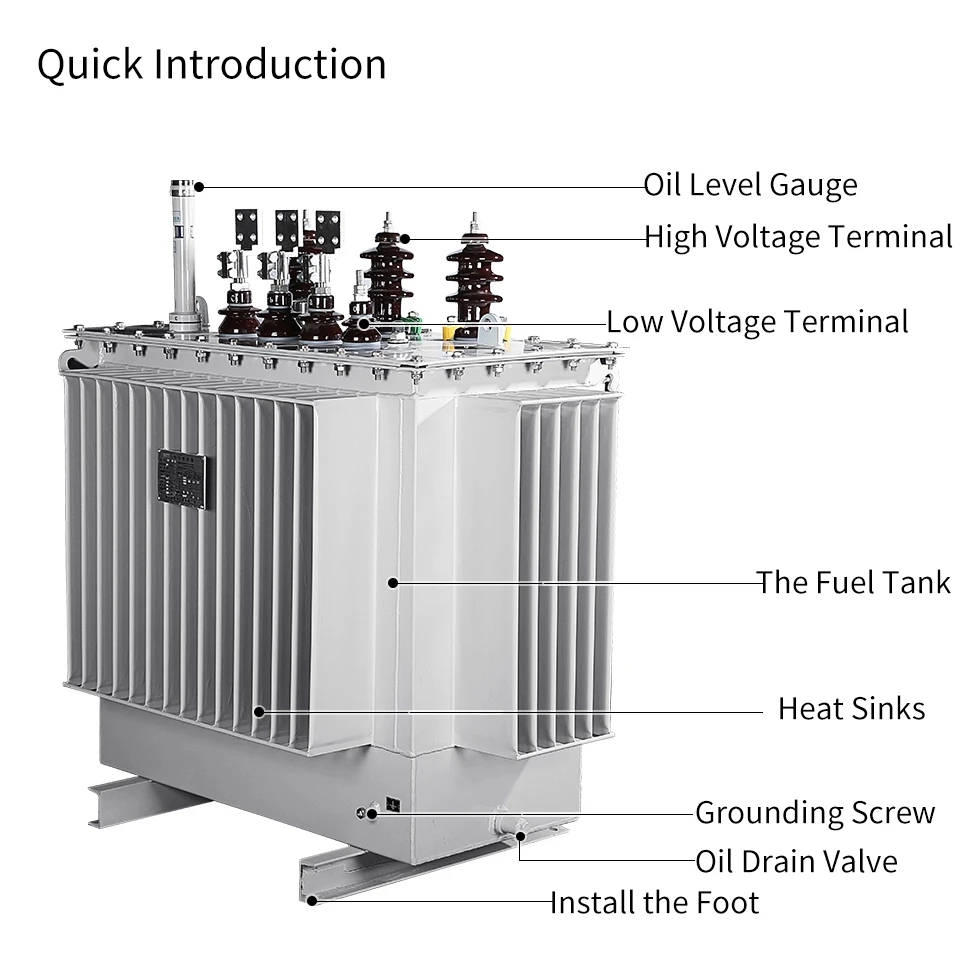

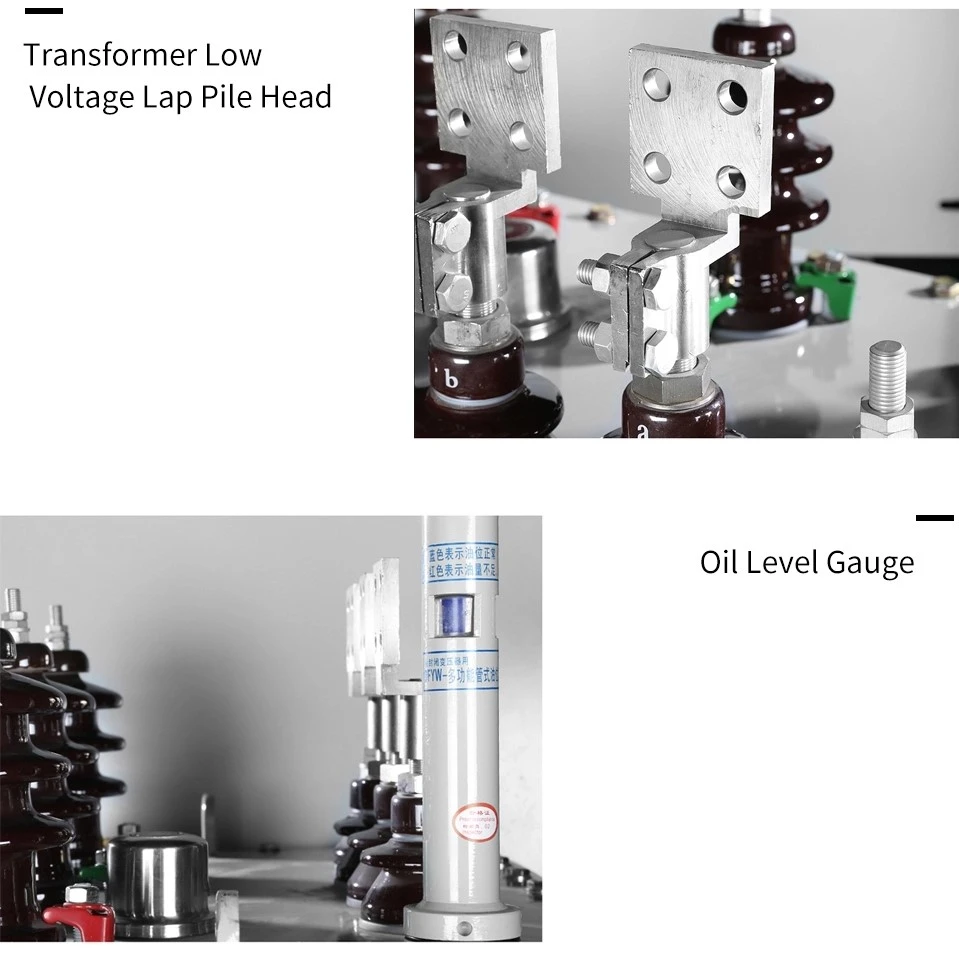

FOTO PRODUK

1. Standar

Transformator Daya IEC 60076

IEC 62271-Switchgear dan perlengkapan kendali berselubung logam 200 AC untuk tegangan pengenal di atas 1 kV dan hingga dan termasuk 52 kV

IEC 62271-202 Gardu induk prefabrikasi tegangan tinggi/tegangan rendah

2. Kode Pendingin dan Cairan Isolasi

Untuk Transformator Terendam Minyak
ONAN: Minyak Alami Udara Alami
ONAF: Oil Natural Air ForcedTrafo ONAN dapat dioperasikan dengan rating normal dan ONAF dengan rating peningkatan kurang lebih 25%.

3. Ketinggian

Trafo ini cocok dioperasikan pada ketinggian hingga 1000m di atas permukaan laut. Ketinggian lokasi di atas 1000m memerlukan penggunaan desain khusus dan harus disebutkan dalam urutan.4. AplikasiTrafo distribusi memberikan transformasi tegangan akhir dalam sistem distribusi tenaga listrik, menurunkan jaringan tegangan menengah ke tegangan rendah, tingkat yang digunakan oleh konsumen, dan dipertimbangkan
salah satu tautan terpenting dalam jaringan distribusi.

4.1 Infrastruktur Bangunan dan Industri

Bandara, rumah sakit, pabrik, pusat perbelanjaan, hotel, menara komersial dan residensial.

4.2 Utilitas

Pembangkitan, transmisi, gardu distribusi, instalasi pengolahan air dan air limbah.

4.3 Minyak dan Gas Bumi

Pabrik minyak dan gas, pabrik petrokimia dan kilang.

5. Pelayanan

Untuk melengkapi posisinya sebagai pemimpin pasar manufaktur dan pasokan transformator, ZHONGYI menyediakan pengujian dan
layanan komisioning.

Insinyur komisioning kami yang berkualifikasi tinggi dan kompeten melakukan pengujian kelistrikan lengkap dan
commissioning transformator dan peralatan tambahan.
GARANSI SATU TAHUN

6. Pengujian

Kami percaya bahwa kualitas berarti kesesuaian dan kepatuhan mutlak dengan persyaratan dan kebutuhan pelanggan
standar internasional.
Oleh karena itu, ZHONGYI telah melengkapi laboratorium pengujiannya dengan peralatan pengujian dan perangkat instrumentasi paling modern
untuk memastikan kesesuaian dengan tingkat kualitas dan keamanan tertinggi, dimana setiap trafo yang diproduksi alfanar diuji
sesuai standar IEC.6.1 Pengujian Rutin
1- Pengukuran hambatan belitan
2- Pengukuran rasio tegangan dan perpindahan fasa
3- Pengukuran impedansi hubung singkat dan rugi-rugi beban
4- Pengukuran rugi-rugi dan arus tanpa beban
5- Tes rutin dielektrik
6.2 Tes Tipe
1- Uji kenaikan suhu menurut IEC 60076-2
2- Uji impuls pencahayaan menurut IEC 60076-3

Pabrik kami:

GAMBARAN UMUM PERUSAHAAN

PAMERAN

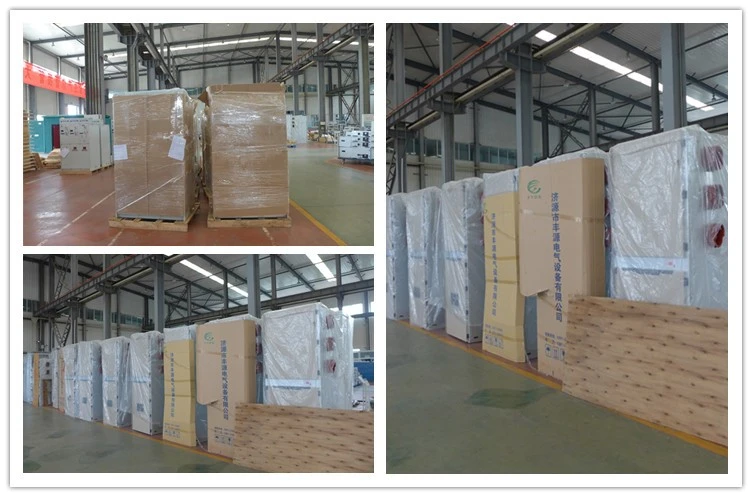

PENGEMASAN & PENGIRIMAN

Produk Lainnya:

Pertanyaan Umum:

Q1. Bisakah saya memesan sampel?

A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dapat diterima.

Q2. Bagaimana dengan waktu tunggu?

A: Sampel membutuhkan 3-5 hari, waktu produksi massal membutuhkan 1-2 minggu.

Q3. Apakah Anda memiliki batas MOQ untuk pesanan?

A: MOQ Rendah, 1 pc untuk pemeriksaan sampel tersedia

Q4. Bagaimana cara mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk sampai?

J: Kami biasanya mengirim melalui DHL, UPS, FedEx atau TNT. Biasanya diperlukan waktu 3-5 hari untuk tiba. Pengiriman maskapai penerbangan dan laut juga opsional.

Q5. Bagaimana cara melanjutkan pesanan?

A: Pertama, beri tahu kami kebutuhan atau aplikasi Anda.

Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.

Pelanggan ketiga mengkonfirmasi sampel dan menyimpan tempat untuk pesanan formal.

Keempat Kami mengatur produksi.

Q6. Apakah boleh mencetak logo saya pada produk?

J: Ya. Harap informasikan kepada kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.

Q7: Bagaimana cara mengatasi kesalahan?

A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.

Kedua, selama masa garansi, kami akan mengirimkan yang baru dengan pesanan baru dalam jumlah kecil. Untuk produk batch yang cacat, kami akan memperbaikinya dan mengirimkannya kembali kepada Anda atau kami dapat mendiskusikan solusinya termasuk-panggilan ulang sesuai dengan situasi nyata.

Produk ini biasanya disesuaikan.

Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.

Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

Pelanggan Togo

Lembar Data N derajat 1-A: Trafo H61 20kV/400V sebesar 100kVA

JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, JANGAN RAGU YO HUBUNGI KAMI
