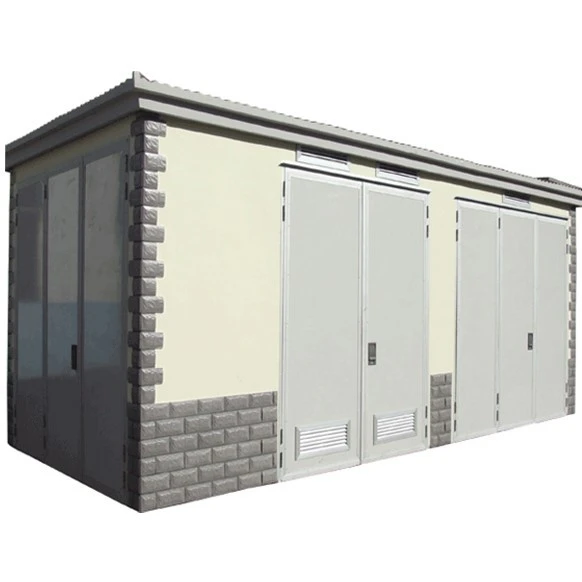

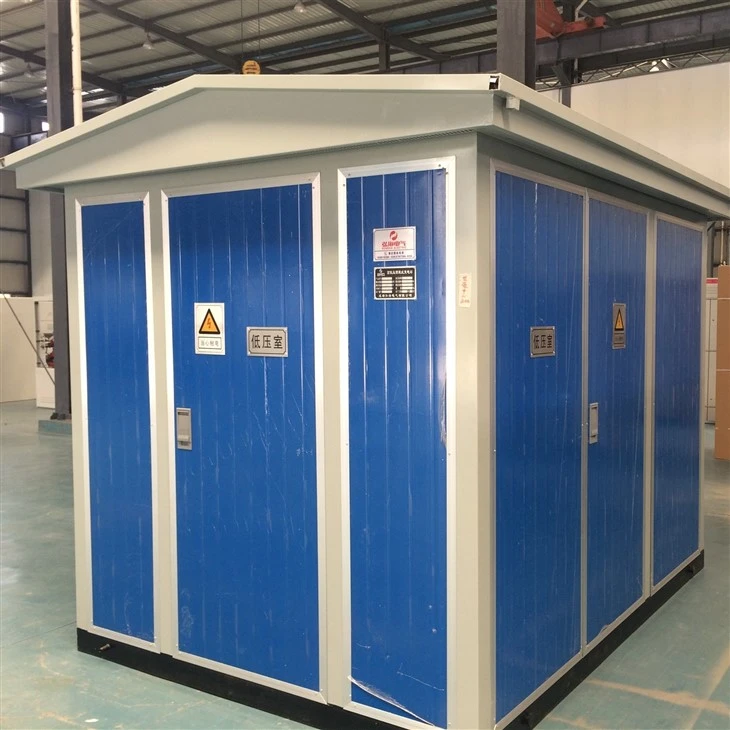

FY01 Gardu Induk Trafo Distribusi COMPACT

FY01 Gardu Induk Trafo Distribusi COMPACT

Apa tindakan pencegahan untuk merancang struktur kotak rumah transformator kotak gaya Eropa?

1. Desain struktur kotak casing transformator kotak gaya Eropa.

Rumah transformator kotak gaya Eropa terdiri dari tiga bagian: alas, ubin, dan penutup atas. Panel dinding dasar dilas atau dibaut untuk membentuk menggunakan baja saluran, baja siku, baja datar, pelat baja, dll. Untuk memenuhi kebutuhan ventilasi, pembuangan panas, dan saluran masuk dan keluar, lubang strip dan lubang melingkar dengan berbagai kelembaban juga harus dilakukan pada posisi yang sesuai.

Untuk mencegah radiasi matahari yang kuat di musim panas, bagian atas gardu transformator tipe kotak Eropa umumnya diisi dengan bahan insulasi dengan konduktivitas termal rendah, seperti papan wol batu, busa polistiren, dll.

2. Desain struktur ruang transformator.

Trafo kotak gaya Eropa dilengkapi dengan ruang trafo independen, terutama terdiri dari trafo, sistem kontrol suhu otomatis, pencahayaan, dan penghalang perlindungan keselamatan.

Besarnya panas yang dihasilkan selama operasi trafo akan hilang ke dalam ruangan trafo sehingga menyebabkan suhu di dalam ruangan trafo terus meningkat, apalagi saat suhu lingkungan tinggi maka suhu naik lebih cepat. Oleh karena itu, hanya mengandalkan ventilasi alami untuk pembuangan panas seringkali tidak dapat memastikan operasi trafo yang andal dan aman. Oleh karena itu, masalah pembuangan panas dan ventilasi di ruang trafo harus menjadi pertimbangan utama dalam desain kerangka trafo kotak Eropa. Dalam desain transformator kotak gaya Eropa, kecuali untuk transformator dengan kapasitas transformator lebih kecil yang menggunakan ventilasi alami, perlindungan pengukuran suhu umumnya dirancang dan tindakan ventilasi paksa digunakan untuk mengatasi masalah tersebut.

3. Desain Chamber Tegangan Rendah untuk Trafo Kotak Eropa

Ruang bertegangan rendah dari transformator kotak gaya Eropa bervariasi dalam struktur desain karena skenario penggunaan yang berbeda di perusahaan industri dan pertambangan atau komunitas perumahan. Umumnya, untuk transformator kotak gaya Eropa yang digunakan oleh perusahaan industri dan pertambangan, catu daya dan catu daya penerangan harus dirancang secara terpisah. Saat menggunakan meteran tegangan rendah, pada umumnya biro catu daya memerlukan meteran listrik penerangan yang terpisah, terutama karena harga satuan listrik penerangan umumnya lebih tinggi daripada harga listrik tenaga. Dalam desain gardu induk yang digunakan pada komunitas perumahan, tidak perlu mempertimbangkan masalah konsumsi daya.

Rangkaian keluaran ruang tegangan rendah transformator kotak gaya Eropa bervariasi dalam desain struktural berdasarkan kapasitas transformator dan kebutuhan pengguna. Jika kapasitas trafo kecil dan pengguna membutuhkan lebih sedikit jalur keluaran, maka dapat diatur lebih sedikit. Namun, jika kapasitas trafo besar dan pengguna membutuhkan lebih banyak saluran input, lebih banyak saluran dapat dirancang, dan tata letak juga dapat dipertimbangkan sesuai dengan bentuk operasi volume lalu lintas.

Keadaan lingkungan:

Ketinggian: 1000m ke bawah.
Suhu sekitar: - 25 ~ ditambah 40 C.

Kecepatan angin: tidak lebih dari 35m/s.
Kelembaban relatif: tidak lebih dari 90 persen (ditambah 25 C).
Akselerasi horizontal seismik: tidak lebih dari {{0}}.4m/s, akselerasi vertikal: tidak lebih besar dari 0,2m/s.
Tempat penggunaan: tidak boleh ada bahan konduktif, berdebu, berbahaya, korosif, mudah terbakar dan mudah meledak yang berbahaya bagi logam dan isolator.

Gardu tipe Eropa, adalah satu set lengkap peralatan transformator daya baru yang dikembangkan oleh perusahaan kami berdasarkan transformasi jaringan perkotaan nasional yang membuat kombinasi optimal untuk transformator daya tertutup minyak dan komponen listrik tegangan tinggi dan rendah. Melalui pengoptimalan struktur, switchgear harus diminiaturisasi hingga tingkat ekstrim yang sangat mengurangi area yang ditempati dari trafo gabungan dengan keuntungan seperti volume kecil, kebisingan rendah, catu daya yang andal, struktur yang wajar, mudah dipasang, mudah dioperasikan dan mampu berjalan jauh ke dalam pusat beban hingga batas maksimal, dll. Dapat merakit terminal otomasi jaringan (FTU) di kabinet jaringan cincin tegangan tinggi, mewujudkan deteksi yang andal dari hubung singkat dan kesalahan pembumian fase tunggal, dan memiliki fungsi "empat jarak jauh", yang memfasilitasi pemutakhiran otomatis distribusi jaringan. Ini banyak digunakan di tempat tinggal pusat komersial stasiun industri dan perusahaan pertambangan bandara kereta api sekolah rumah sakit gedung bertingkat tinggi dan tempat.

Fitur:
1) Area yang ditempati lebih kecil
2) Tegas dan dapat diandalkan
3) Mudah dipindahkan, cantik dan praktis
4) Biayanya rendah, dan masa pemasangannya singkat

Struktur Fungsi Gardu Kotak

A. Fungsi dan Karakteristik Gardu Kotak

Gardu induk tipe kotak mengacu pada perangkat distribusi luar ruangan yang memasang switchgear dan transformator tegangan tinggi dan rendah bersama-sama dalam kotak tertutup. Fungsi utamanya adalah menyediakan energi listrik yang dibutuhkan untuk pengguna tegangan tinggi maupun tegangan rendah. Ini memiliki karakteristik sebagai berikut:

1. Tapak kecil. Memasang gardu tipe kotak dapat menghemat lebih dari dua pertiga luas lahan dibandingkan dengan membangun gardu dengan ukuran yang sama.

2. Metode kombinasi yang fleksibel. Struktur gardu tipe kotak relatif kompak, dengan setiap kotak membentuk sistem independen, yang membuat metode kombinasi fleksibel dan bervariasi. Pengguna dapat dengan bebas menggabungkan beberapa mode sesuai dengan situasi aktual untuk memenuhi kebutuhan tempat yang berbeda.

3. Penampilan cantik, mudah berkoordinasi dengan lingkungan. Casing kotak dapat dipilih dalam berbagai warna sesuai dengan lokasi pemasangan yang berbeda, sehingga mudah dikoordinasikan dengan lingkungan sekitar. Ini sangat cocok untuk daerah padat penduduk seperti komunitas perumahan perkotaan, stasiun, pelabuhan, bandara, taman, sabuk hijau, dll. Dapat digunakan sebagai gardu tetap atau gardu bergerak.

4. Investasi rendah dan siklus konstruksi pendek. Gardu tipe kotak mengurangi investasi sebesar 40 persen hingga 50 persen dibandingkan gardu konvensional dengan skala yang sama, dan siklus konstruksi dan pemasangan dapat dipersingkat secara signifikan. Pada saat yang sama, beban kerja pemeliharaan harian gardu induk tipe kotak juga relatif kecil.

B. Jenis gardu tipe kotak

1. Jenis perakitan

Pasang set lengkap perangkat dan trafo tegangan tinggi dan rendah ke dalam kotak logam, dan tinggalkan koridor operasi di perangkat distribusi tegangan tinggi dan rendah. Trafo kotak jenis ini memiliki volume yang besar dan jarang digunakan saat ini.

2. Jenis perangkat kombinasi

Alih-alih menggunakan perangkat lengkap yang ada, peralatan listrik kontrol dan proteksi tegangan tinggi dan rendah langsung dikemas ke dalam kotak, membentuk satu kesatuan. Desain dianggap bebas perawatan, tanpa koridor operasi dan kotak kecil, juga dikenal sebagai transformator kotak gaya Eropa atau transformator kotak biasa.

3. Satu tipe tubuh

Sederhanakan perangkat kontrol dan perlindungan tegangan tinggi, dan letakkan perangkat distribusi tegangan tinggi dan tegangan rendah dan badan utama trafo ke dalam tangki minyak trafo bersama-sama untuk membentuk keseluruhan, lebih kecil, dekat dengan trafo terendam minyak dari kapasitas yang sama, yaitu 1/3 dari transformator tipe kotak Eropa. Juga dikenal sebagai transformator kotak gaya Amerika atau transformator kotak kompak.

C. Struktur Gardu Kotak

1. Struktur transformator kotak gaya Eropa

(1) Di Cina, gardu tipe kotak gaya Eropa umum digunakan, dengan masing-masing tiga bagian terdiri dari satu ruangan, membentuk struktur "mu" atau "pin". Model yang umum digunakan termasuk ZBW dan XWB. Diagram penampang dan pengkabelan ditunjukkan pada Gambar GYPD00102003-1. Ruang tegangan tinggi dari transformator kotak gaya Eropa adalah jaringan cincin, sakelar beban unit jalur ganda atau terminal, dengan volume kecil dan kompatibilitas dengan kabinet jaringan cincin. Mengadopsi desain kompak yang aman dan andal, dengan fungsi interlocking anti salah operasi yang komprehensif, keandalan tinggi, serta pengoperasian dan pemeliharaan yang mudah. Peralatan tegangan tinggi umumnya mengadopsi kombinasi sakelar beban dan sekering. Sekering dilengkapi dengan penabrak. Setelah sekering putus, striker akan mendorong mekanisme pelepasan, dan sakelar beban tiga fase akan terbuka pada saat yang sama untuk menghindari operasi kehilangan fase. Pada saat yang sama, jika mekanisme operasi listrik digunakan, fungsi otomasi distribusi dapat diterapkan. Outlet kabel 10kV dari struktur jaringan cincin dilengkapi dengan indikator gangguan arde dan sensor urutan nol. Transformer dapat berupa tipe terendam oli atau tipe kering, dengan kabel D, yn11. Mempertimbangkan pembuangan panas yang tidak menguntungkan, ventilasi alami atau ventilasi paksa atas dapat digunakan. Ruang bertegangan rendah dilengkapi dengan meteran dan kompensasi daya reaktif, dan sirkuit sekunder serta jumlah saluran keluar dapat dirancang sesuai dengan kebutuhan pengguna untuk memenuhi kebutuhan yang berbeda. Cangkang luar terbuat dari pelat baja atau pelat paduan, dengan penutup atas berlapis ganda dan insulasi yang baik. Penampilan dan warna dapat dikoordinasikan dengan lingkungan. Ruang tegangan tinggi, ruang transformator, dan ruang tegangan rendah dipisahkan menjadi kompartemen independen oleh partisi. Untuk pemantauan dan pemeliharaan, perangkat penerangan dipasang di setiap kompartemen, dan sakelar penerangan dikendalikan oleh pintu.

2. Struktur transformator kotak gaya Amerika

(1) Trafo kotak gaya Amerika berbagi sakelar dan trafo tegangan tinggi dalam tangki minyak yang sama. Model transformator kotak gaya Amerika yang umum termasuk ZB1336, GE, dan COOPER. Struktur dan perkabelan ditunjukkan dalam gambar GYPD00102003-2 dan GYPD00102003-3.

Transformator kotak gaya Amerika mengadopsi struktur yang tertutup rapat dan terisolasi penuh dengan keamanan tinggi, yang dapat digunakan untuk jaringan cincin dan terminal. Tegangan tinggi dikendalikan oleh sakelar beban oli empat posisi hubungan tiga fase tipe-T atau tipe-V, seperti yang ditunjukkan pada Gambar GYPD00202002-04 dan GYPD00202002-05

2) Trafo mengadopsi sekering cadangan yang terhubung secara seri dengan sekering plug-in untuk memberikan perlindungan. Sekring cadangan dipasang di dalam kotak dan hanya berfungsi jika ada kesalahan fase internal di kotak trafo, yang digunakan untuk melindungi saluran tegangan tinggi. Sekering plug-in akan sekering saat terjadi korsleting atau beban berlebih di sisi sekunder.

Kabel tegangan tinggi dihubungkan ke selongsong dengan kinerja insulasi yang baik, yang dihubungkan ke steker kabel siku untuk menyegel bagian aktif. Steker kabel siku adalah steker berinsulasi berpelindung penuh yang dapat dimuat dan dicabut sepenuhnya, setara dengan sakelar beban. Strukturnya ditunjukkan pada Gambar GYPD00102003-6, tetapi jika terhubung ke titik hubung singkat, steker siku dan selongsong harus diganti.

D.Pengoperasian Gardu Kotak

1. Gardu induk tipe kotak harus ditempatkan di tempat yang relatif tinggi, bukan di dataran rendah, untuk mencegah air hujan masuk ke dalam kotak dan mempengaruhi pengoperasian peralatan. Saat menuangkan platform beton, celah harus dibiarkan di sisi tegangan tinggi dan rendah untuk memudahkan peletakan kabel masuk dan keluar. Saat menggali pondasi, jika menjumpai tanah yang terbentuk akibat akumulasi sampah atau tanah korosif, harus digali hingga menjadi tanah yang padat, kemudian ditimbun kembali dengan kualitas tanah yang baik dan dipadatkan, kemudian diisi dengan tiga lapis tanah atau kerikil untuk menjamin kestabilannya. dari yayasan.

2. Sambungan pentanahan dan netral gardu jenis kotak berbagi jaringan pentanahan yang sama. Kisi pentanahan umumnya mengadopsi metode menggerakkan tiang pentanahan di empat sudut pondasi, dan kemudian menghubungkannya secara keseluruhan. Harus ada dua koneksi yang andal antara gardu tipe kotak dan jaringan pentanahan. Setelah pengoperasian, sambungan pentanahan harus diperiksa secara teratur untuk memastikan tidak kendor atau berkarat. Ukur resistansi pentanahan secara teratur, tidak melebihi 4 Ω.

3. Gardu induk jenis kotak terutama mengadopsi pendinginan sirkulasi udara alami. Oleh karena itu, puing-puing tidak boleh menumpuk di sekitarnya, terutama pintu ruang trafo. Lubang ventilasi Louver juga harus dilepas secara teratur untuk memastikan peralatan tidak melebihi suhu maksimum yang diperbolehkan.

Setelah trip pemutus sirkuit tegangan rendah, penyebabnya harus diidentifikasi sebelum daya dapat ditransmisikan untuk mencegah meluasnya kecelakaan.

5. Ruang tegangan tinggi gardu tipe kotak harus dilengkapi dengan penangkal petir seng oksida, dan metode pemasangan harus nyaman untuk pengujian dan penggantian.

6. Peralatan seperti sakelar jaringan cincin, trafo, penangkal petir, dll. di ruangan bertegangan tinggi harus diperiksa dan dipelihara secara teratur, kerusakan harus ditemukan dan ditangani tepat waktu, dan uji pencegahan insulasi harus dilakukan secara teratur. Jika dihentikan selama lebih dari 3 bulan dan dioperasikan kembali, uji pencegahan proyek lengkap harus dilakukan.

7. Untuk mengganti sekering tegangan tinggi tanpa merusak kapasitas, transformator harus dimatikan, dan interlock mekanis harus dilepaskan dengan benar selama operasi, dan batang operasi berinsulasi harus digunakan.

8. Semua lubang kabel masuk dan keluar dari gardu tipe kotak harus disegel untuk mencegah hewan kecil masuk dan menyebabkan kecelakaan.

9. Harus memiliki tanda peringatan "bahaya tegangan tinggi" dan nomor papan nama untuk peralatan listrik

FOTO PRODUK

Bengkel PABRIK

PENGEMASAN & PENGIRIMAN

FAQ

Q5: Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat Disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Q6: Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100 persen dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100 persen.

Q7 : Apakah harga bisa dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan jumlah atau paket Anda

Q8 : Bagaimana dengan inspeksi?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.

Q9: Apa itu ketentuan pembayaran?

A: TT, Paypal, Western Union, jaminan perdagangan Alibaba dan L/C dapat diterima. 30 persen T/T di muka, saldo 70 persen sebelum pengiriman.

Q10 : Layanan apa yang ditawarkan oleh perusahaan?

A: Kami memiliki tim insinyur profesional yang dapat merancang dan mengembangkan cetakan untuk memenuhi kebutuhan pelanggan yang berbeda.

Kami juga memiliki tim penjualan untuk menawarkan layanan yang baik dari pra-penjualan hingga purna jual.

Produk ini biasanya disesuaikan.
Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.
Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain

Berikut adalah contoh pelanggan kami untuk referensi Anda

KLIEN AS

PERSYARATAN TEKNIS DAN KARAKTERISTIK PERALATAN
Re:82 mengatur gardu kompak
Barang- TIDAK.	Jadwal Data Teknis	Satuan	Wajib (at 3000 m	Data yang Ditawarkan
	Persyaratan Data Sistem
1.05.10	Konduktor tembaga terdampar untuk pembumian
	Pabrikan	-
	Bahan	-	tembaga
	Persilangan	mm2	>50
	Panjang	m	>40
1.05.11	Batang pembumian
	Pabrikan	-
	Jenis	-
	Materi!	-
	Panjang	m
	Bagian per batang	buah
1.6	Gardu Induk Kompak (Opsi 1)
	Pabrikan	-		Fengyuan
	Jenis	-		Luar Ruangan
	Kelas perlindungan menyeluruh untuk gardu lengkap	-	IP 44	IP 44
	Bahan kandang	-		GI
	Dimensi keseluruhan (P x L x T)
	untuk S/S dengan trafo 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ untuk S/S dengan trafo 1x100 kVA	mm/mm/mm		3000x1850x2150
	untuk S/S dengan trafo 1x160 kVA	mm/mm/mm		3000x1850x2150
	• untuk S/S dengan trafo 1x250 kVA	mm/mm/mm		3000x1850x2150
	Berat keseluruhan
	■ untuk S/S dengan trafo 1x50 kVA	Kg		1000kg.
	■ untuk S/S dengan trafo 1x100 kVA	Kg		1000kg.
	■ untuk S/S dengan trafo 1x160 kVA	Kg		1000kg.
	■ untuk S/S dengan trafo 1x250 kVA	Kg		1000kg.
1.6.1	Peralatan Switchgear 20 kV
	Pabrikan	-		Chnt / Setara
	Jenis	-		RMU dalam ruangan



JIKA MEMBUTUHKAN RINCIAN LEBIH LANJUT, SILAHKAN HUBUNGI KAMI
