Deskripsi produk

Gardu induk prefabrikasi tipe kotak, digunakan untuk peralatan tegangan tinggi/tegangan rendah-, kombinasi trafo peralatan kompak. Banyak digunakan di gedung-gedung tinggi-perkotaan, bangunan perkotaan dan pedesaan, kawasan perumahan, pabrik, taman, bandara, kereta api, ladang minyak, pusat perbelanjaan dan

Bangunan sementara dan tempat luar ruangan lainnya. Digunakan untuk penerimaan dan distribusi energi listrik pada sistem distribusi tenaga listrik.

Fitur:

-Termasuk ruang tegangan tinggi independen, ruang transformator, dan ruang tegangan rendah;

Kabel-tegangan tinggi dapat digunakan di jaringan cincin, terminal, dan catu daya ganda, dengan catu daya fleksibel dan keandalan tinggi;

-Trafo dapat berupa trafo-jenis kering atau-trafo terendam minyak dengan kinerja luar biasa: rugi-rugi rendah, kebisingan rendah, kenaikan suhu rendah, kapasitas kelebihan beban tinggi, ketahanan hubung singkat-kuat, dan ketahanan benturan kuat;

-Ruang-tekanan rendah memiliki fungsi keseluruhan sebagai satu set lengkap peralatan-tegangan rendah.

Ketentuan yang berlaku:

Ketinggian: Kurang dari atau sama dengan 2000m

Suhu sekitar: -35ºC~+40ºC

Kelembaban relatif:

Rata-rata harian Kurang dari atau sama dengan 95%

Rata-rata bulanan Kurang dari atau sama dengan 90%

Ketahanan gempa: 8 derajat

Cara mengkonfigurasi gardu induk tipe kotak

1, Konfigurasi sisi-tegangan tinggi pada transformator kotak

(1) Trafo kotak dibagi menjadi tipe terminal dan tipe jaringan cincin berdasarkan metode pengkabelan primer pada sisi tegangan tinggi. Transformator kotak tipe terminal tidak perlu mempertimbangkan pengkabelan tambahan: jika sisi tegangan tinggi adalah satu dalam beberapa keluar atau beberapa dalam satu keluar (kebanyakan satu dalam dua atau tiga keluar, atau dua dalam satu atau dua keluar), maka dapat dianggap sebagai trafo kotak tipe jaringan cincin.

(2) Transformator kotak gaya Eropa memiliki konfigurasi pemutus sirkuit pada sisi tegangan tinggi, serta perlindungan kombinasi sekering sakelar beban. Mengingat biaya trafo kotak, untuk trafo kotak dengan kapasitas tidak melebihi 800 kV · A dan persyaratan rendah untuk konfigurasi proteksi sisi tegangan tinggi, yang terakhir sering digunakan.

(3) Sakelar beban tegangan tinggi-yang dikonfigurasikan dalam transformator kotak gaya Eropa sebagian besar merupakan sakelar beban sulfur heksafluorida FLN-12.

(4) Arus pengenal dari lelehan sekering tegangan tinggi untuk proteksi dipilih berdasarkan rumus berikut:

Irr=KIgmax

Dalam rumusnya, Irr - memberi nilai arus lelehan, A; Koefisien K -, umumnya diambil 1,3:

Igmax - Nilai arus pada-sisi tegangan tinggi transformator.

(5) Mempertimbangkan keselamatan pengoperasian dan pemeliharaan,-konfigurasi sisi tegangan tinggi transformator kotak gaya Eropa harus memenuhi persyaratan berikut.

① Saat sakelar beban dicabut, terdapat perangkat pembumian untuk memastikan keamanan pemeliharaan.

② Sakelar beban dan sakelar isolasi memastikan saling mengunci untuk memastikan pengoperasian yang aman.

(6) Karena kombinasi-sakelar beban tegangan tinggi dan sekering, trafo kotak gaya Amerika dirakit dalam kotak terendam oli yang sama, termasuk sakelar beban posisi, sekering cadangan, sekering-instal, dan trafo. Jenis jaringan cincin dicapai dengan mengubah terminal koneksi internal dari saklar beban posisi.

2, Konfigurasi kabinet distribusi utama tegangan rendah-untuk trafo kotak

Kabinet distribusi utama tegangan rendah pada transformator kotak umumnya perlu dilengkapi dengan saklar isolasi tegangan rendah masuk, pemutus arus utama tegangan rendah, dan perangkat pengukur utama tegangan rendah. Sakelar isolasi-tegangan rendah harus dipasang untuk memenuhi kebutuhan pemeliharaan dan perbaikan harian. Pemutus arus-tegangan rendah dipilih berdasarkan kapasitas transformator dan arus hubung singkat-di lokasi pemasangan pemutus arus.

3, perangkat kompensasi daya reaktif otomatis untuk transformator kotak

Menurut standar nasional saat ini, kapasitas kompensasi daya reaktif umumnya harus dikonfigurasi sebesar 30% dari kapasitas transformator, yang tentunya memenuhi persyaratan untuk kondisi penggunaan faktor daya alami yang tinggi. Namun, dengan pesatnya popularitas peralatan rumah tangga induktif seperti AC, mesin cuci, lemari es, dan perlengkapan pencahayaan-hemat energi, terkadang tidak mungkin mencapai efek yang diharapkan bila dikonfigurasi sesuai dengan 30% kapasitas transformator. Oleh karena itu, disarankan untuk mengkonfigurasi sesuai dengan 40% hingga 60% kapasitas transformator dan secara otomatis mengkompensasi dalam 10 rangkaian kontrol. Meskipun biayanya meningkat, biayanya relatif tidak signifikan dibandingkan dengan keseluruhan trafo kotak, dan efek kompensasinya baik.

4, Konfigurasi kabinet keluar-tegangan rendah

Jumlah sirkuit dalam-kabinet keluar tegangan rendah pada transformator kotak umumnya ditentukan berdasarkan distribusi beban di area catu dayanya dan reservasi yang sesuai sebanyak 1-3 sirkuit. Spesifikasi dan model pemutus arus yang dipilih untuk setiap rangkaian ditentukan berdasarkan beban terhitung yang sesuai. Persyaratan pemilihan dan pengaturan pemutus sirkuit tegangan rendah untuk setiap pengumpan serupa dengan persyaratan pemutus sirkuit utama transformator. Namun prasyaratnya adalah mengetahui perhitungan arus beban masing-masing penyulang. Hanya dengan cara inilah alokasi yang masuk akal dapat dicapai

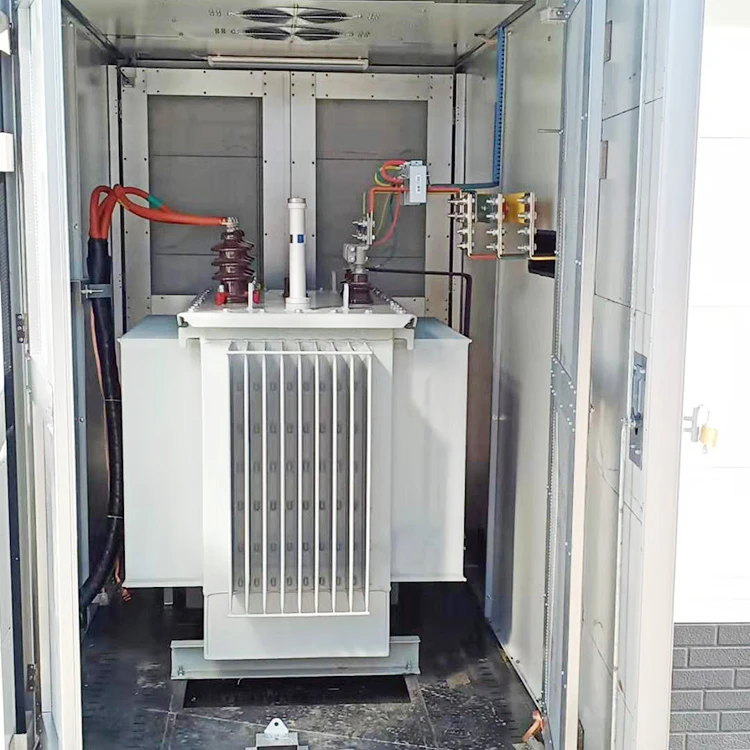

FOTO PRODUK

BENGKEL

SERTIFIKAT

PAMERAN

GAMBARAN UMUM PERUSAHAAN

Pertanyaan Umum

Q5 : Apakah OEM/ODM tersedia?

J: Ya, benar! Produk kami dapat disesuaikan. Kami memiliki tim desain dan insinyur, kami dapat menyesuaikan produk sesuai dengan gambar atau persyaratan pelanggan.

Q6 : Anda adalah produsen atau perusahaan dagang?
A: Kami adalah pabrik, Sebagai produsen profesional 100% dengan pengalaman produsen 20 tahun, kami dapat memproduksi produk sesuai dengan kebutuhan pelanggan dan kami juga dapat mengontrol kualitas produk 100%.

Q7 : Apakah harga bisa dinegosiasikan?

A: Ya, harga bisa dinegosiasikan. Itu dapat diubah sesuai dengan kuantitas atau paket Anda

Q8 :Bagaimana dengan pemeriksaannya?

A: Kami memiliki seluruh sistem inspeksi dari bahan mentah hingga produk akhir termasuk uji kenaikan suhu, uji jenis konduktor uji penyemprotan garam, uji umur mekanis.

Q9 :Apa syarat pembayarannya?

A: T.T, Paypal, Western Union, Jaminan perdagangan Alibabadan L/C adalah dapat diterima. 30% T/T di muka,70% saldo sebelum pengiriman.

VIDEO LEBIH LANJUT

Facebook

https://www.facebook.com/bob.niu.35/

Youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

Twitter

https://twitter.com/FengyuanE

Instruksi pemesanan

1. Diagram konseptual rangkaian utama atau diagram skema kelistrikan.

2. Model, spesifikasi dan jumlah komponen utama.

3. Cara kabel masuk dan keluar, spesifikasi kabel, dll.

4. Bahan dan tampilan cangkang: papan komposit, pelat baja, pelat baja tahan karat, papan semen, dll.

5. Persyaratan pesanan lainnya.

Produk ini biasanya disesuaikan.

Kami adalah produsen dan memiliki departemen teknis profesional yang dapat merancang dan memberikan solusi sesuai kebutuhan pelanggan.

Silakan hubungi tenaga penjualan kami untuk mendapatkan gambar desain
