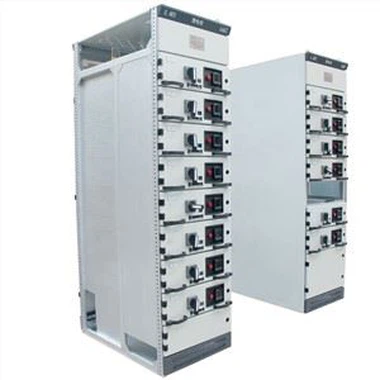

Apa itu switchgear dan tipenya?

Switchgear terdiri dari satu atau lebih switchgear tegangan rendah dan kontrol, pengukuran, sinyal, perlindungan, penyesuaian, dan peralatan terkait lainnya. Pabrikan bertanggung jawab untuk menyelesaikan semua koneksi internal dan mekanis, dan merupakan perakitan lengkap komponen struktural. Jenis kombinasi.

Fungsi utama switchgear adalah untuk membuka dan menutup, mengontrol dan melindungi peralatan listrik selama proses pembangkit listrik, transmisi, distribusi dan konversi daya sistem.

Struktur switchgear kurang lebih mirip, yang terutama dibagi menjadi ruang busbar, ruang, ruang kontrol sekunder (ruang instrumen), dan ruang feeder. Umumnya, ada isolasi pelat baja di antara setiap ruangan.

Interior meliputi: bus (busbar), pemutus arus, alat pelindung relai konvensional dan terintegrasi, alat ukur, pisau isolasi, lampu indikator, pisau pembumian, dll.

Apa klasifikasi lemari sakelar?

Dari sudut pandang aplikasi, switchgear dapat dibagi sebagai berikut:

(1) Kabinet saluran masuk: juga disebut kabinet penerima daya, itu adalah peralatan yang digunakan untuk menerima energi listrik dari jaringan listrik (dari saluran masuk ke busbar). Umumnya dilengkapi dengan pemutus arus, ct, pt, pisau isolasi dan komponen lainnya.

(2) Kabinet keluar: juga disebut kabinet pengumpan atau, itu adalah peralatan yang digunakan untuk mendistribusikan energi listrik (dari bus ke setiap outlet), umumnya juga dipasang dengan pemutus arus, ct, pt, pisau isolasi dan komponen lainnya.

(3) Kabinet sambungan busbar: juga disebut kabinet pemutus busbar, yang digunakan untuk menghubungkan dua bagian busbar (dari busbar ke busbar). Sambungan busbar sering digunakan dalam segmentasi busbar tunggal dan sistem busbar ganda untuk memenuhi pilihan pengguna. Persyaratan mode operasi yang berbeda atau jaminan penghapusan beban selektif jika terjadi kegagalan.

(4) Kabinet Pt: kabinet tegangan, biasanya dipasang langsung di bus bar untuk mendeteksi tegangan bus bar dan mewujudkan fungsi perlindungan. Terutama pasang pt, pisau isolasi, sekering dan arester di dalamnya.

(5) Kabinet isolasi: Digunakan untuk mengisolasi busbar di kedua ujungnya atau untuk mengisolasi peralatan penerima daya dari peralatan catu daya. Ini dapat memberikan titik akhir yang terlihat bagi operator untuk memfasilitasi operasi pemeliharaan dan perbaikan. Karena kabinet isolasi tidak memiliki kemampuan untuk memutus dan menghidupkan arus beban, gerobak tangan dari kabinet isolasi tidak dapat didorong atau ditarik ketika pemutus sirkuit yang cocok dengan itu ditutup. Dalam aplikasi umum, perlu untuk mengatur interlock antara kontak bantu pemutus sirkuit dan handcart terisolasi untuk mencegah kesalahan operasi oleh operator.

(6) Kabinet perangkat: juga disebut kabinet kompensasi, yang digunakan untuk meningkatkan faktor daya jaringan listrik, atau untuk kompensasi daya reaktif. Komponen utama adalah kelompok kelompok yang terhubung secara paralel, rangkaian kontrol switching dan sekering. Dan peralatan proteksi lainnya. Umumnya, itu dipasang secara paralel dengan kabinet masuk, dan satu atau lebih kabinet kapasitor dapat dioperasikan secara paralel.

Setelah kabinet kapasitor dicabut dari jaringan listrik, karena bank kapasitor membutuhkan waktu beberapa saat untuk menyelesaikan proses pelepasan, tidak mungkin untuk langsung menyentuh komponen-komponen yang ada di kabinet, terutama bank kapasitor; Dalam jangka waktu tertentu setelah listrik mati (menurut kapasitor bank Kapasitas tergantung pada ukuran, seperti: 1 menit), penutupan kembali tidak diperbolehkan untuk menghindari kerusakan tegangan berlebih pada kapasitor. Saat menjalankan fungsi kontrol otomatis, perhatikan alokasi waktu peralihan yang wajar dari setiap grup bank kapasitor, untuk menghindari satu grup kapasitor rusak, tetapi grup lain jarang dinyalakan.

(7) Kabinet pengukur: Ini terutama digunakan untuk mengukur energi listrik (kWh), dan dibagi menjadi tegangan tinggi dan tegangan rendah. Umumnya, ini dipasang dengan sakelar isolasi, sekering, ct, pt, pengukur watt-hour aktif (pengukur tradisional atau pengukur digital), pengukur daya reaktif, relai, dan beberapa peralatan sekunder tambahan lainnya (seperti monitor beban, dll.).

(8) Kabinet Gis: juga disebut kabinet listrik gabungan tertutup, ini adalah kombinasi tertutup dari pemutus sirkuit, pemisah, sakelar pentanahan, ct, pt, arester, busbar, dll. Dalam cangkang logam, dan kemudian memiliki kinerja dan busur isolasi yang baik kinerja pemadaman Gas (biasanya sulfur hexafluoride sf6) digunakan sebagai ukuran isolasi antara fase dan tanah, yang cocok untuk jaringan listrik bertegangan tinggi dan berkapasitas tinggi untuk distribusi dan kontrol.
