Bilik sakelar-set tengah, unit utama ring, dan switchgear tegangan tinggi

bilik sakelar-setelan tengah, unit utama ring, dan switchgear tegangan tinggi

Pada peralatan transmisi dan distribusi tenaga listrik, sering terdengar peralatan distribusi tenaga listrik seperti bilik saklar-set tengah, unit utama ring dan switchgear tegangan tinggi. Jadi apa perbedaan di antara keduanya?

Singkatnya,-kabinet yang dipasang di tengah disebut switchgear tertutup-yang dipasang di tengah-lapis baja. Ia memiliki struktur-tiga lapisan. Lapisan atas adalah bus bar dan ruang instrumen (terpisah satu sama lain), lapisan tengah adalah ruang pemutus arus, dan lapisan bawah adalah kabel. ruang. Karena pemutus sirkuit berada di tengah, maka ini disebut switchgear tertutup-logam yang dipasang di tengah-lapis baja, atau disingkat-kabinet yang dipasang di tengah.

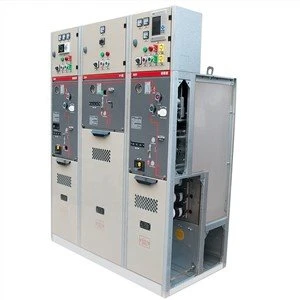

Unit utama cincin adalah sekelompok-switchgear tegangan tinggi yang dipasang di kabinet logam pelat baja atau dibuat menjadi unit catu daya jaringan cincin tipe interval rakitan. Peralatan listrik termasuk dalam-kabinet switchgear tegangan tinggi. Bagian intinya mengadopsi saklar beban dan sekering. Ini memiliki keunggulan struktur sederhana, ukuran kecil, harga murah, peningkatan parameter dan kinerja catu daya, dan keamanan catu daya. Ini adalah kabinet saklar beban (termasuk peralatan listrik gabungan) dalam sistem tegangan menengah.

Perbedaan antara bilik saklar-setelan tengah dan unit utama ring:

1. Dengan cangkang yang berbeda, kabinet sakelar tipe kereta tangan bilik sakelar tengah (dapat dilepas) seperti cangkang kabinet sakelar tegangan tinggi KYN28-12 (GZS1), unit utama cincin adalah kabinet kabinet sakelar tetap;

2. Sakelarnya berbeda, unit utama ring umumnya menggunakan sakelar beban, dan bilik sakelar set tengah umumnya menggunakan pemutus arus;

3. Untuk tujuan yang berbeda, bilik sakelar-set tengah biasanya disebut-kabinet KYN28, kabinet sakelar tegangan tinggi-jenis kereta tangan, yang umumnya digunakan untuk melindungi trafo-ujung belakang atau beban-tegangan tinggi lainnya. Unit utama cincin terutama digunakan untuk-distribusi daya bertegangan tinggi, membagi satu atau dua catu daya-tegangan tinggi menjadi beberapa stopkontak-tegangan tinggi; bilik sakelar yang disetel pertengahan terutama digunakan untuk perlindungan beban tegangan tinggi. Unit utama cincin memiliki dua bentuk: isolasi udara dan kabinet tiup yang tertutup sepenuhnya. Insulasi udara menggunakan sakelar beban SF6 biasa untuk terhubung ke serangkaian sistem melalui batang tembaga. Kabinet tiup yang tertutup sepenuhnya memiliki perangkat sambungan khusus selain saluran masuk dan keluar listrik, dan kabinet tersebut dihubungkan ke kabinet. Kemudian pada rongga gas lengkap diisi dengan gas SF6.

Switchgear tegangan tinggi dapat dibagi menjadi tipe tetap dan tipe dilepas sesuai dengan strukturnya.

Terutama ada seri KGN dan XGN di lemari sakelar tetap. Kabinet sakelar yang dapat dilepas terutama mencakup seri KYN; tidak terdapat saklar isolasi pada kabinet saklar yang dapat dilepas, karena pemutus arus dapat membentuk titik pemutusan setelah dipindahkan, sehingga tidak diperlukan saklar isolasi.

Switchgear tegangan tinggi dibagi menjadi kabinet masuk, kabinet pengumpan, kabinet transformator tegangan, kabinet kapasitor tegangan tinggi (tipe GR-1), kabinet pengukur energi listrik (seri PJ), kabinet jaringan cincin tegangan tinggi (tipe HXGN), dll sesuai dengan fungsinya.

Dengan kata lain, bilik sakelar-tengah dan unit utama ring hanyalah salah satu switchgear tegangan tinggi, dan semua kabinet distribusi daya tegangan tinggi dapat disebut switchgear tegangan tinggi secara umum.
