Persyaratan pemasangan untuk lemari distribusi tegangan tinggi dan rendah

Sebelum pemasangan, lingkungan di ruang kontrol harus memenuhi syarat, semua konstruksi dekorasi interior telah selesai, dan ruangan bersih dan aman.

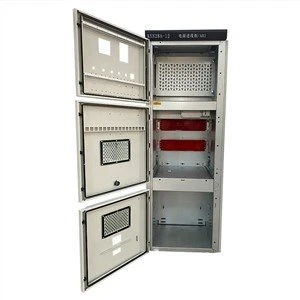

1. Pemasangan dan fiksasi kabinet distribusi daya:

Setelah kabinet distribusi dikirim ke lokasi, atur inspeksi pembongkaran untuk memeriksa deformasi, penurunan cat, apakah suku cadang instrumen lengkap, apakah suku cadang, manual, dll. rusak, dan buat catatan pembongkaran.

Sesuai dengan tata letak gambar konstruksi, tempatkan switchgear pada baja pondasi secara berurutan. Setelah deretan lemari terpasang, pertama-tama sejajarkan lemari di kedua ujungnya, lalu regangkan garis-garis kecil dari bagian bawah kabinet ke dua pertiga atas ketinggian, dan sejajarkan kabinet satu per satu, ambil permukaan kabinet sebagai standar. Saat menyelaraskan, gunakan shim 0,5mm untuk menyesuaikan, dan setiap tempat paling banyak tidak boleh melebihi tiga shim.

Setelah menyelaraskan di tempatnya, perbaiki sesuai dengan ukuran lubang sekrup tetap pada kabinet. Badan kabinet dan badan kabinet, badan kabinet dan penyekat samping semuanya terhubung dengan sekrup galvanis. Lemari sakelar tegangan tinggi dan rendah dilas dengan kuat ke baja sudut yang dicadangkan. Bagian yang terbuka dari interlayer kabel ditutupi dengan pelat baja berpola, dan insulasinya adalah 1200mm × 10mm (lebar × tebal) di bagian depan dan belakang kabinet.

Level deviasi bagian atas dari dua kabinet switchgear yang berdekatan tidak lebih dari 2mm. Penyimpangan horizontal bagian atas semua kabinet tidak lebih dari 5mm. Ketidakrataan sisi dua lemari yang berdekatan tidak lebih dari 1mm. Ketidakrataan semua permukaan kabinet tidak lebih dari 5mm, dan jahitan kabinet tidak langsung tidak lebih dari 2mm.

Setelah peralatan diposisikan, kencangkan dan periksa kembali pengencang internal, terutama pada ujung sambungan konduktor. Setelah pemasangan kabel di kabinet selesai, gunakan penyedot debu untuk menghilangkan kotoran di kabinet, jaga kebersihan bagian dalam dan luar peralatan, dan identifikasi nomor peralatan dan nomor sirkuit secara akurat.

Setelah kabinet distribusi daya dipasang, pasang jembatan di atas kabinet. Posisi bukaan untuk kabel masuk dan keluar dari kabinet distribusi tenaga listrik harus disediakan oleh pemasok sesuai dengan ukurannya. Setelah kabel diletakkan, ditutup.

Rangka jembatan dan busbar arde di kabinet diarde secara andal dengan kabel arde khusus.

2. Kabel sirkuit sekunder:

Sebelum meninggalkan pabrik, kabinet distribusi daya harus menyelesaikan pemasangan kabel sirkuit sekunder di kabinet dan tes inspeksi terkait. Setelah peralatan kabinet distribusi listrik tiba di lokasi, inspeksi dan penerimaan harus diatur tepat waktu di bawah pengawasan dan bimbingan para insinyur dan pengawas di lokasi dari Pihak A. Dokumen teknis yang relevan harus lengkap, kabinet distribusi tenaga listrik harus dikemas dan disegel dengan baik, semua komponen harus lengkap dan utuh, dan perkawatan harus andal.

Setelah kabinet distribusi daya dipasang dan diperbaiki, uji isolasi sirkuit kabel sekunder dari kabinet distribusi daya harus dilakukan satu per satu. Instrumen uji insulasi 500V digunakan untuk pengujian, dan hasil pengujian harus lebih besar dari 1MΩ.

Semua kabel atau kabel kontrol loop sekunder terbuat dari beberapa helai kawat tembaga lunak, dan terminal kabel memiliki spesifikasi yang sesuai. Setelah tinning, gunakan tang crimping khusus untuk crimping, dan fluks netral harus digunakan saat pewarnaan.

3. Tes serah terima

4. Persyaratan lainnya

Pemasangan kabinet sakelar tipe laci juga harus memenuhi persyaratan berikut:

A. Laci mendorong dan menarik dengan fleksibel dan ringan, tanpa macet atau bertabrakan;

B. Garis tengah kontak bergerak dan kontak statis konsisten, dan kontak berada dalam kontak dekat;

C. Perangkat interlocking mekanis atau interlocking elektrik dari laci beroperasi dengan benar dan andal untuk memastikan bahwa kontak isolasi dapat dipisahkan setelah pemutus sirkuit dibuka;

D. Kontak pembumian antara laci dan kabinet berada dalam kontak dekat; ketika laci didorong masuk, kontak arde laci bersentuhan lebih dulu daripada kontak utama, dan prosedurnya terbalik saat ditarik keluar.

Sebelum uji insulasi sirkuit sekunder kabinet distribusi daya, periksa gambar desain dengan cermat, dan komponen yang rentan di kabinet harus dibongkar terlebih dahulu.

Selama proses pemasangan kabinet distribusi daya, lapisan cat harus utuh, bebas dari kerusakan, dan pencahayaan di dalam kabinet harus lengkap.

Penutup peralatan di ruang gardu harus diarde dengan baik
