Switchgear LV Tegangan Rendah

Perangkat GCS cocok untuk sistem distribusi daya di pembangkit listrik, minyak bumi, kimia, metalurgi, tekstil, gedung bertingkat dan industri lainnya.

Parameter dasar

Tegangan pengenal sirkuit utama (v)			Aliran silang 380(400),(660)
Tegangan pengenal sirkuit bantu (v)			Aliran silang 220,380 (400)	Aliran lurus 110/220
Frekuensi terukur (HZ)			50(60)
Tegangan isolasi terukur (v)			660(1000)
Nilai saat ini (V)	Tingkat o bus		Kurang dari atau sama dengan 400
	Bus vertikal (MCC)		1000
Bus bar dinilai waktu singkat menahan arus (KA/1s)			50.80
Bus bar dinilai menahan arus puncak (KA/0.1s)			105 , 176
Tegangan uji frekuensi daya (V/1 menit)		sirkuit utama	2500
		Sirkuit bantu	1760
bar bus		Sistem tiga-fase empat-kawat	A,B,C,PEN
		Tiga –fase lima –sistem kawat	A, B, C, PE, N
Kelas perlindungan			IP30, IP40

Struktur utama

1. Rangka utama terbuat dari baja bagian terbuka tipe 8MF. Kedua sisi baja bagian memiliki lubang pemasangan dengan modul 20mm dan 100mm dan 9.2mm di tengah, sehingga pemasangan internal fleksibel dan nyaman.

2. Rakitan rangka utama dirancang dalam dua bentuk, struktur rakitan lengkap dan struktur las parsial (bingkai samping dan balok) untuk dipilih pengguna.

3. Setiap ruang fungsional perangkat diisolasi satu sama lain, dan kompartemennya dibagi menjadi ruang unit fungsional, ruang busbar, dan ruang kabel. Fungsi masing-masing kamar relatif independen.

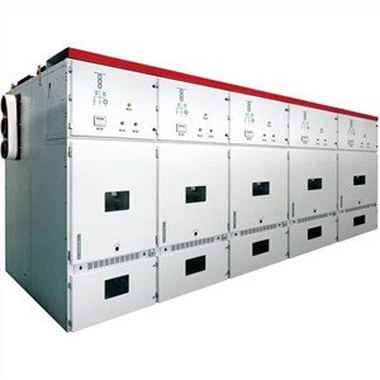

Low Voltage LV Switchgear
